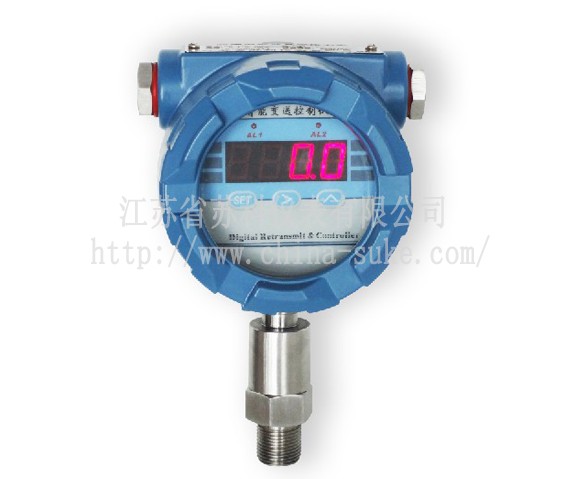

SK-YLKZ-100B型防爆數顯電接點壓力表采用鑄鋁隔爆外殼，選用壓力傳感器，以智能單片機為控制核心，集壓力測量、顯示、報警輸出以及模擬量變送輸出為一體的變送控制產品，其裝上隔爆閃光報警燈可以很直觀的提醒現場操控人員，防爆數顯電接點壓力表具有結構緊湊、功能齊全、測量精度佳等特點，適合需要現場隔爆的工業(yè)自動化控制場合使用。
一、主要技術指標
工作電源：AC85～260V/DC24V±2V
整機功耗：小于3W
采樣速率：3次/秒
測量精度：0.5%FS±1 ；1.5%FS±5
饋電輸出：DC24V(25mA)
電流輸出：4~20mA
恒流源輸出：0.82～2.48mA
溫度漂移：≤0.02%FS/℃（典型值100ppm/℃）
顯示范圍：-1999～9999
超限顯示：“EEEE”
顯示數碼管：0.56英寸 紅色 4位
觸點容量：AC220V3A
使用環(huán)境：0～+70℃；≤85%RH
連接方式：螺紋連接 法蘭連接 隔膜式（螺紋、法蘭、衛(wèi)生型）
隔爆等級：EXdiiBT4
二、量程范圍的選擇：
1、測量范圍（MPa）-精度±0.5
-0.1~0;-0.1-0.15;-0.1-0.3;-0.1-0.5;-0.1-0.9;-0.1-1.5;-0.1-2.4
0-0.25; 0-0.4; 0-0.6; 0-1.0; 0-1.6; 0-2.5; 0-4.0; 0-6.0;
0-10; 0-16;0-25;0-40; 0-60
2、 測量范圍（KPa）-精度±1.5
0~6；0~10；0~16；0~25；0~40；0~60；0~100
三、安裝使用說明：
1、儀表使用擴散硅壓力傳感器，對安裝的角度無要求。儀表壓力導入口正常使用M20的外螺紋和壓力容器相連接，也可定制其他類型的連接接口。
2、使用時先將儀表固定在管道或者壓力容器上，為保證測量精度，測量的氣體或者液體溫度最好為常溫，隔爆數顯電接點壓力表也可以測量85℃以下的氣體或者液體，此時精度會有所損失。如果溫度大于常溫建議安裝冷凝彎管、散熱器等配套產品。
3、安裝好防爆數顯電接點壓力表后請參照儀表上的接線說明接上線后檢查無誤后通電顯示，
4、啟用時應緩慢的打開防爆數顯電接點壓力表的進口閥門，防止打開過急損壞壓力傳感器或者傷及人身。
5、對于防爆數顯電接點壓力表的量程與輸出電流設置，產品在出庫前已經給調試好，用戶應不予以重新調試；而對于上下限報警值的設定，一般會根據用戶的要求在出庫前進行設定、調試好，如果用戶沒有要求，請用戶參照產品說明書進行設定、調試（用戶要設置上下限報警值時請在非隔爆區(qū)域內設置好后再到現場安裝使用）。
|
