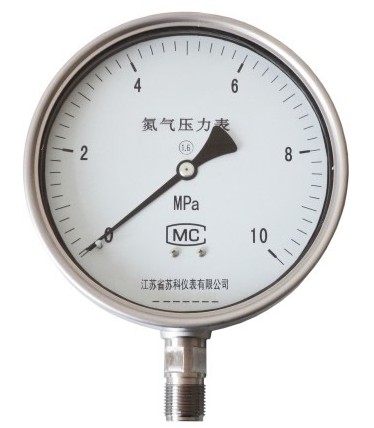

氮氣壓力表適用于測量密閉容器或者管道內氮氣介質的壓力的場合，氮氣壓力表由導壓系統、齒輪傳動機構、示數裝置、和外殼所組成。外殼為氣密性結構，能有效的保護內部機件免受環境影響。
一、主要技術指標
.表盤規格：Ф60 Ф100 Ф150
.精確度等級：2.5級 1.6級
.使用環境條件：-40~70℃，相對濕度≤85％
.溫度影響：≤0.4％/10℃（相對溫度偏離20±5℃）
二、標度范圍
型 號 |
公稱直徑
（mm） |
精度等級
（％） |
測量范圍
（Mpa） |
連接螺紋 |
Y-60
Y-60B |
Φ60 |
2.5 |
-0.1~+0.06,0.15,0.3,0.5,0.9,1.5,2.4
0~0.16,0.25,0.4,0.6,1.0,1.6,2.5,4.0,
6.0,10,16,25 |
M14*1.5 |
Y-100
Y-100B |
Φ100 |
1.6 |
-0.1~+0.06,0.15,0.3,0.5,0.9,1.5,2.4
0~0.16,0.25,0.4,0.6,1.0,1.6,2.5,4.0,
6.0,10,16,25,40,60 |
M20*1.5 |
Y-150
Y-150B |
Φ150 |
1.6 |
-0.1~+0.06,0.15,0.3,0.5,0.9,1.5,2.4
0~0.16,0.25,0.4,0.6,1.0,1.6,2.5,4.0,
6.0,10,16,25,40,60 |
M20*1.5 |
|
