概述
工業用
熱電偶作為一種溫度傳感器，通常和
顯示儀表，
記錄儀表和電子調節器配套使用�？梢灾苯訙y(cè)量各種生產中從0℃到1800℃范圍的液體蒸汽和氣體介質以及固體的表面溫度。
根據國家規定，我公司的符合IEC國際標準分度號的鉑銠 30－鉑銠6、鉑銠10－鉑、鎳鉻－鎳硅、鎳鉻－康銅等等的裝配式熱電偶。

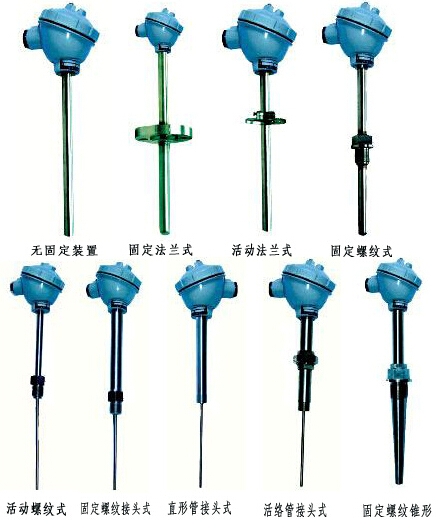

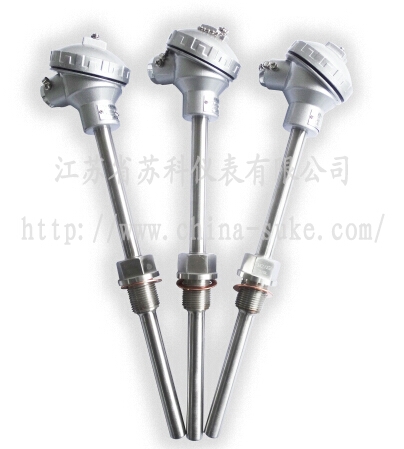

熱電偶通常由感溫元件、安裝固定裝置和接線盒等主要部件組成。
測量范圍及允許誤差范圍
型號 |
分度號 |
允差等級 |
Ⅰ級 |
Ⅱ級 |
允差值 |
測溫范圍℃ |
允差值 |
測溫范圍℃ |
WRN |
K |
±1.5℃ |
-40~+375 |
±2.5℃ |
-40~+333 |
±0.004（t） |
375~1000 |
±0.0075（t） |
333~1200 |
WRM |
N |
±1.5℃ |
-40~+375 |
±2.5℃ |
-40~+333 |
±0.004（t） |
375~1000 |
±0.0075（t） |
333~1200 |
WRE |
E |
±1.5℃ |
-40~+375 |
±2.5℃ |
-40~+333 |
±0.004（t） |
375~800 |
±0.004（t） |
333~900 |
WRF |
J |
±1.5℃ |
-40~+375 |
±2.5℃ |
-40~+333 |
±0.004（t） |
375~750 |
±0.004（t） |
333~750 |
WRC |
T |
±0.5℃ |
-40~+125 |
±1℃ |
-40~+133 |
±0.004（t） |
125~350 |
±0.0075（t） |
133~350 |
WRP |
S |
|
|
±2.5℃ |
0~+600 |
|
|
±0.0025（t） |
600~1300 |
WRQ |
R |
|
|
±2.5℃ |
0~+600 |
|
|
±0.0025（t） |
600~1300 |
WRR |
B |
|
|
±2.5℃ |
0~+600 |
|
|
±0.0025（t） |
600~1600 |
注：t為感溫元件實測溫度值（℃）
熱電偶時間常數
熱惰性級別 |
時間常數（秒） |
熱惰性級別 |
時間常數（秒） |
Ⅰ |
90－180 |
Ⅲ |
10－30 |
Ⅱ |
30－90 |
Ⅳ |
＜10 |
熱電偶公稱壓力：一般是指在工作溫度下保護管所能承受的靜態外壓而破裂。
熱電偶最小插入深度：應不小于其保護套管外徑的8－10倍（特列產品例外）
絕緣電阻：當周圍空氣溫度為15－35℃，相對濕度＜80％時絕緣電阻≥5兆歐（電壓100V）。具有防濺式接線盒的熱電偶，當相對溫度為93± 3℃ 時，絕緣電阻≥0.5兆歐（電壓100V）
高溫下的絕緣電阻：熱電偶在高溫下，其熱電極（包括雙支式）與保護管以及雙支熱電極之間的絕緣電阻（按每米計）應大于下表規定的值。
規定的長時間使用溫度（℃） |
試驗溫度（℃） |
絕緣電阻值（Ω） |
≥600 |
600 |
72000 |
≥ 800 |
800 |
25000 |
≥1000 |
1000 |
5000 |
