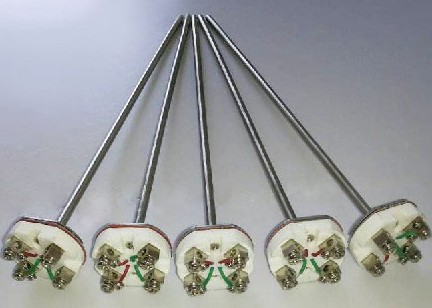

|                熱電阻芯是用于裝配式熱電阻產品的測溫元件之一,其不僅可以作為熱電阻元件與熱電阻保護管配套使用,也可以單獨使用與顯示儀表、記錄儀表等二次儀表配套測量顯示各生產過程中的液體、氣體已經固體表面的溫度。該產品具有體積小、精度高、線性好、熱響應時間快、長期穩定等優點,是理想的測溫元件之一。主要技術參數:
 1、規格直徑:Ф3 Ф4 Ф5 Ф6 Ф8
 2、精度等級:A級 B級
 3、分度號: Pt100  Cu50
 4、測溫范圍: -200度~600度
 5、熱響應時間:<30S
 6、測量端形式:?jiǎn)沃В憾制  三線制   四線制  雙支四線制  雙支六線制
 7、產品執行標準
 JB/T 8623-1997    JB/T 8622-1997
 8、溫度測量與允差


                | 熱電阻類別  | 測溫范圍 ℃  | 分度號  | 允許偏差△t℃  |
                | WZP型熱電阻  | -200~600 | Pt100 | B級(-200~600℃ 允差±(0.30+0.005|t|)  |
                | A級(-200~550℃) 允差±(0.15+0.002|t|)  |
                | WZC型銅電阻  | -50~150 | Cu50 | B級 允差±(0.3+6.0×10-3t)  |
                | 注:式中"t"為感溫元件的實測溫度絕對值。  |  型號及規格


                | WZ□ | 熱電阻 標準型  |
                |   | 標記  | 熱電阻品種  |
                | C | 銅熱電阻  |
                | P | 鉑熱電阻  |
                |   | 標記  | 測量端形式  |
                | 1 | 單支數(不標記)直徑Ф3~Ф8 |
                | 2 | 雙支數(不適用于銅熱電阻)直徑Ф5~Ф8 |
                |   | 標記  | 接線形式  |
                | -0 | 無安裝固定方式  |
                |   | 標記  | 接線形式  |
                | 1 | 帶瓷板  |
                | 9 | 引線引出式  |
                |   | 標記  | 精度等級  |
                |  A | A級  |
                |  B | B級  |
                |   | 標記  |   |
                | 2 | 二線制-適用于單支  |
                |    3 | 三線制-適用于單支  |
                | 4 | 四線制-適用于單支或者雙支  |
                | 6 | 六線制-適用于雙支  |
                | 標記S- | 傳感器直徑  |
                | 3 | Ф3 |
                | 4 | Ф4 |
                | 5 | Ф5 |
                | 6 | Ф6 |
                | 8 | Ф8 |
                |   | 標記  | 傳感器長度  |
                | ×桿長  | L=  mm |   |
                |   | +引線長度  | l=  mm |
   |
