SKLZBYM系列
面板式有機玻璃轉子流量計是一種以有機玻璃為主體的新型流量計，用于測量水或者氣體的流量。它的特點是外形美觀、重量輕、清晰度高、不易破例、使用壽命長。
SKLZBY—MT型即帶流量調節閥。
SKLZBYM-系列面板式流量計零部件的材質及代碼
SKLZBYM
系列面板式流量計技術參數
型號 |
測量范圍 |
接口螺紋 |
精度 |

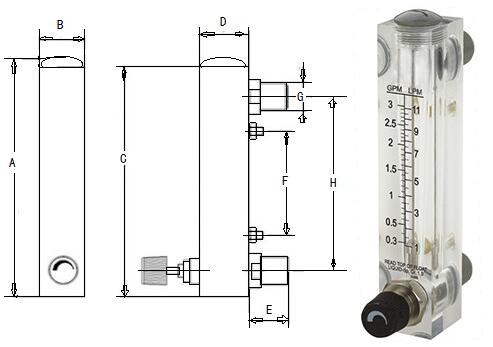

尺寸 |
GPM
(液體) |
LPM
(液體) |
Nm3/h
(氣體) |
A |
B |
C |
D |
E |
F |
G |
H |
SKLZBY-15MZAT |
|
15-150LPH |
0.1-1 0.16-1.6
0.3-3 0.4-4 |
外ZG1/2"
內ZG1/4" |
±4% |
157 |
32 |
150 |
35 |
25 |
60 |
25 |
110 |
SKLZBY-15MZT |
|
10-100LPH |
0.04~0.4;0.16~1.6; 0.1~1;0.25~2.5; 0.3~3;0.4~4;0.6-6; 1-10;1.6-16;2.5-25; 4-40 |
外ZG1/2"
內ZG1/4" |
175 |
32 |
168 |
35 |
25 |
76 |
25 |
127 |
16-160LPH |
25-250LPH |
0.1-1 |
0.5-4 |
0.2-2 |
1-7 |
0.3-3 |
1-11 |
0.5-5 |
2-18 |
SKLZBY-25MZT |
2-10 |
5-35 |
20-100;40-160;
50-250; |
外ZG1" |
234 |
45 |
226 |
46 |
33 |
100 |
37 |
160 |
4-14 |
10-50 |
6-20 |
20-70 |
10-35 |
30-130 |
10-40 |
30-150 |
15-45 |
50-170 |
SKLZBY-15MT |
0.1-1 |
0.5-4 |
1-10;1.6-16;4-40 |
外ZG1/2" |
216 |
32 |
206 |
37 |
36 |
100 |
28 |
165 |
0.2-2 |
0.8-8 |
0.3-3 |
1-11 |
0.5-5 |
2-18 |
SKLZBY-20MT |
2-10 |
8-40 |
2.5-25;6-60;
16-80;16-160; |
外ZG3/4" |
233 |
39 |
220 |
44 |
42 |
100 |
37 |
165 |
2-16 |
8-60 |
2-20 |
8-80 |
SKLZBY-25MT |
3-13 |
10-50 |
20-200;25-250 |
外ZG1" |
253 |
44 |
240 |
50 |
31 |
100 |
37 |
175 |
6-24 |
20-100 |
10-35 |
30-130 |
10-45 |
30-170 |
SKLZBY-MZT/T系列面板式流量計零部件的材質及代碼
| 有無調節閥 |
接咀材質 |
O形圈材質 |
√1.黃銅
2.不銹鋼 |
√1.塑料PVC
2.塑料PP
3.塑料ABS
4.黃銅
5.黃銅鍍鉻
6.不銹鋼 |
√1.硅橡膠
2.氟素橡膠 |
說明：打√為常規配置選項
1、面板式有機玻璃轉子流量計耐溫＜60℃，耐壓＜1.0MPa（工作壓力建議0.6MPa以內）
2、通常情況下的面板式有機玻璃轉子流量計調節閥材質為黃銅，接咀材質為塑料，由于塑料接咀受溫度的變化而易導致其塑性、強度等發生變化而導致密封可能會困難，其適合常溫介質使用，溫度在40℃以上建議使用不銹鋼接咀、不銹鋼悶頭，請購買時確認。
3、正常面板式有機玻璃轉子流量計標配接頭與悶頭為塑料材質，其耐壓＜0.6MPa,溫度小于40℃，當溫度大于40℃，壓力大于0.6MPa使用條件建議流量計的接頭與悶頭選用不銹鋼材質。
4、無接咀表示流量計本體螺紋尺寸，有接咀表示流量計接咀外螺紋尺寸。
5、特殊規格、流量經雙方協商確認可按用戶需求定制.
