產品說明:
本安信號控制電纜廣泛適用于化工和石油化學工業中等有爆炸性環境的自動化控制系統，監控回路及保護線路等各種本安電路中作為微弱信號的傳輸用。
本安信號控制電纜除具有分布參數小的特點外，還采用加強屏蔽層，使其具有優良的抗外界電磁場干擾，抗射頻干擾等性能。
一、執行標準：采用企業標準。

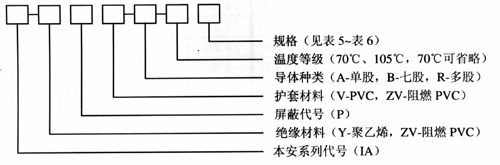

二、：
三、產品型號、名稱和使用條件如表1
表1
| 型號 |
名稱 |
使用條件 |
| IA-KYPV |
聚乙烯絕緣，聚氯乙烯護套，有加強分屏蔽和總屏蔽本安電纜 |
1、固定敷設在室內，電纜溝或管道中；
2、電纜的工作溫度-20℃～65℃；
3、應與非本安型電纜分開敷設或進行有效的隔離。 |
| IA-KZVPZV |
聚氯乙烯絕緣，聚氯乙烯護套，有加強分屏蔽和總屏蔽本安電纜 |
注：（1）本產品可采用銅/鋁復合膜繞包屏蔽，型號中的P是銅塑復合膜用P2表示，是鋁塑復合膜用P3表示；
（2）可根據需要鋼帶鎧裝本安型信號控制電纜，需在型號右下角加注代號“22”，如IA-KYPV22；
（3）如需A級阻燃，應在IA之前注明ZRA，如ZRA—IA—KYPV；
（4）如需耐溫105℃時應在規格前注明105；耐溫70℃的可省略；
（5）二線組范圍1～37對，三線組范圍1～24對，只推薦表中所列對數。
例：銅芯R類結構，聚乙烯絕緣，二線組，聚氯乙烯護套，有加強分屏蔽和總屏蔽10對1.0mm2，表示為：IA-KYPVR-10×（2×1.0mm2）。
四、導體結構如表2
| 線芯標稱截面（mm2） |
銅芯 根數/直徑 |
| A類 |
B類 |
C類 |
| 0.5 |
1/0.8 |
7/0.30 |
16/0.2 |
| 0.75 |
1/0.97 |
7/0.37 |
24/0.2 |
| 1.0 |
1/1.13 |
7/0.43 |
32/0.2 |
| 1.5 |
1/1.37 |
7/0.52 |
30/0.25 |
| 2.5 |
1/1.76 |
7/0.68 |
49/0.25 |
|
