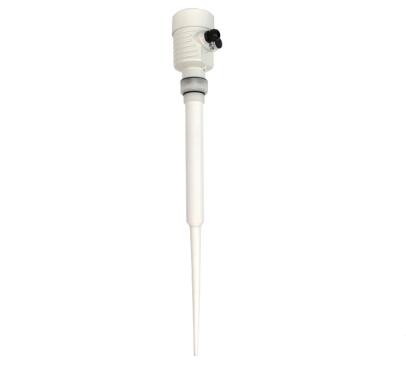

SKD51棒式雷達物位計
簡介
SKD51棒式雷達物位計傳感器是雷達式物位測量?jī)x表測量距離最大35米,可以用于存儲罐、中間緩沖罐或過程容器的物位測量，輸出4~20mA疊加HART信號。
原理
SKD51棒式雷達物位計由電子單元產生微波脈沖，通過天線系統發射并接收。雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號，一種特殊的時間延伸方法可以確保極短時間內穩定測量。
即使工況比較復雜的情況下，存在虛假回波，用微處理技術和調試軟件也可以識別出物位的回波。
輸入

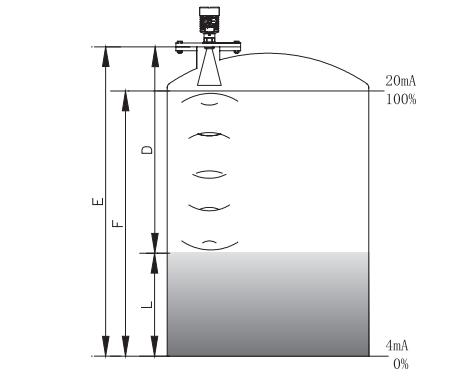

棒式雷達物位計天線接收反射的微波脈沖并將其傳輸給電子線路，微處理器對此信號進行處理，識別出微脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，精度可達毫米級。距離物料表面的距離D與脈沖的時間行程T成正比：D=C×T/2(其中C為光速)
因空罐的距離E已知，則物位L為：L=E-D
輸出
通過輸入空罐高度E（=零點），滿罐高度F(=滿量程)及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4~20mA輸出。
特點
- 可以測量所有介電常數＞1.8的介質
- 測量范圍0-20m(可以擴展到35米)
- 采用兩線制、回路供電的技術，供電電壓和輸出信號通過一根兩芯電纜傳輸
- 4~20mA輸出或數字型信號輸出
- 分辨率1mm
- 不受噪音、蒸汽、粉塵、真空等于工況影響
- 不受介質密度、粘稠度和溫度的變化的影響
- 過程壓力可達4Mpa
- 過程溫度可達250℃
- 采用非接觸式測量，采用極其穩定的材料制造
應 用：過程條件簡單，腐蝕性的液體、漿料、固體比如：污水儲罐，酸堿儲罐，漿料儲罐，固體顆粒，小型儲油罐
測量范圍：20米
過程連接：G1 1/2或1 1/2NPT
介質溫度：-40~120℃
過程壓力：-0.1~0.3Mpa
精 度：±10mm
頻率范圍：6GHz
防爆等級：Exd IIBT4 Gb
防護等級：IP67
信號輸出：4~20mA/HART(兩線/四線)

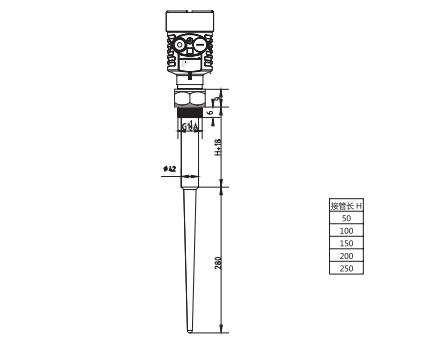

SKD51棒式雷達物位計外型尺寸圖
SKD51棒式雷達物位計安裝
SKD51棒式雷達物位計選型
| 單元 | 參數 |
防爆 |
P標準型(非防爆) |
過程連接/材料 |
G螺紋G1 1/2A |
天線型式/材料/過程溫度 |
SP 塑料棒/PP/-40~100℃ |
容器接管長度 |
A 50mm |
電子單元 |
3 (4~20)mA/24V DC/HART兩線制 |
外殼/防護等級 |
L 鋁/IP67 |
電纜進線 |
M M20*1.5 |
特殊定制 |
Y 特殊定制 |
相關產品推薦:防腐棒式雷達物位計;喇叭天線雷達物位計;萬向喇叭雷達物位計;高溫喇叭天線雷達物位計;
