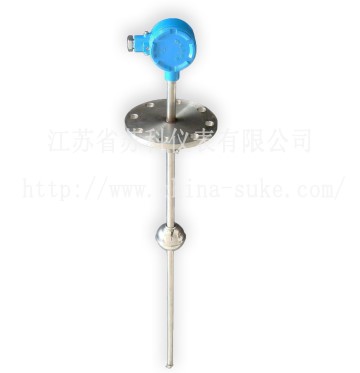

SKUQK-91浮球液位控制器
防爆合格證編號:CNEx23.2894X
|
一、產品介紹
SKUQK-91浮球液位控制器主要有浮球、導桿、連接法蘭、干簧管、接線盒幾部分組成,其輸出開關量信號與電器執行部分開關連接用于報警或者控制,浮球液位控制器主要適用于工業生產過程中敞開容器或者密閉承壓容器內的液位高度的控制。
二、工作原理
浮球液位控制器是利用一個磁浮球或者多個磁浮球發出多點開關信號的液位控制器。在導桿內的不同高度安裝有干簧管,當磁浮球隨液位變化而上下浮動時,浮球內的磁鋼使導桿內相應位置的干簧管吸合或斷開,發出開關信號。
三、技術參數
測量范圍:桿式:0~300~6000mm
精度:±10mm
介質溫度:<120℃
工作壓力:<2.5MPa
開關點位:2點、4點或者訂制
觸點容量:AC220V;DC24V
安裝法蘭:DN80;DN100 PN0.6 PN1.0 HG20593-97或者按用戶要求訂貨
隔爆等級:EXdiiBT4?? EXdiiCT4
四、產品選型
型 號 |
代 碼 |
說 明 |
SKUQK-91 |
-□ |
-□ |
-□ |
-□ |
-□ |
-□ |
浮球液位控制器 浮球控制器 |
量程 |
|
|
|
|
|
|
量程300mm<H<6000mm |
介質密度 |
|
kg/m3 |
|
|
|
|
>0.7 用戶需要提供介質及密度 |
安裝方式 |
|
-0 |
|
|
|
支架安裝 |
-1 |
|
|
|
法蘭DN80 PN0.6 |
-2 |
|
|
|
法蘭DN100 PN0.6 |
-T |
|
|
|
客戶指定 |
材質 |
|
1 |
|
|
304 |
2 |
|
|
316 |
3 |
|
|
PP |
4 |
|
|
不銹鋼襯四氟 |
控制點位距離 |
|
L1 |
|
第一控制點位(距離法蘭面以下的控制點位置) |
Ln |
|
n為第n個點位的距離 |
觸點容量 |
|
DC |
DC24V |
AC |
AC220V |
|
|
