簡述
渦輪流量計廣泛應用于以下一些測量對象：石油、有機液體、無機液、液化氣、天然氣、煤氣和低溫流體等。在歐洲和美國渦輪流量計是僅次于孔板流量計的天然氣計量儀表，僅荷蘭在天然氣管線上就采用了2600多臺各種尺寸，壓力從0.8MPa到6.5MPa的氣體渦輪流量計，他們已成為天然氣流量計。在中國西氣東輸一線、二線、川氣東送管線上也大量應用于貿易計量。
渦輪流量計的介紹
1、渦輪流量計是一種速度式流量儀表，它具有精度佳、重復性好，無零點漂移，高量程比，結構簡單、運動部件少、耐壓高、測量范圍寬、體積小、重量輕、壓力損失小、維修方便等優(yōu)點。渦輪流量計擁有質量好軸承，特別設計導流片，因此極大降低了磨損，對峰值不敏感，甚至惡劣的條件下也可以給出可靠的測量變量。流量范圍：5~25000m3/h,連接口徑：DN50~600，壓力等級：PN10/16/25/40/100.
2、渦輪流量計類別： 插入式渦輪流量計；氣體渦輪流量計；智能渦輪流量計；液體渦輪流量計；卡箍式液體渦輪流量計；防腐型渦輪流量計
3、渦輪流量計工作原理：當氣體進入流量計時，首先經過特殊結構的前導流體并加速，在流體的作用下，由于葉輪葉片與流體流向成一定的角度，此時渦輪產生轉動力矩，在渦輪客服阻力力矩和摩擦力力矩后開始轉動，當諸力矩達到平衡時，轉速恒定，渦輪轉動速度與流量成線性關系。葉輪的轉速經過一副齒輪減速，同時由一個密封的磁性耦合件將轉動傳到儀表外部的機械式計數器。利用電磁感應原理，通過旋轉的葉輪葉片頂端導磁體周期性的改變磁阻，從而在線圈兩端感應出與流體體積流量成正比的脈沖信號，測出脈沖信號頻率便得到流量的大小。渦輪流量計與流量計算機（或積算儀）配套使用，流量計算機有脈沖、溫度、壓力檢測通道，并配有各種通訊接口。

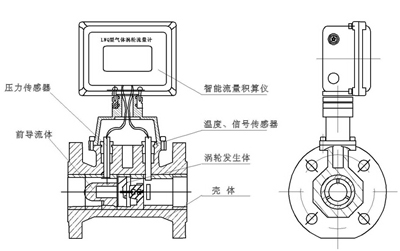

4、渦輪流量計結構：由表體、導向體（導流器）、葉輪、軸、軸承及信號檢測器等組成。
渦輪流量計安裝
- 安裝渦輪流量計前，輸氣管線應該是清潔的、沒有水、臟污和焊渣這些能夠對葉輪葉片和機械部分成損壞的雜質，被測介質不潔凈時，要加過濾器。
- 渦輪流量計對管道內流速分布畸變及旋轉流較敏感，因此要根據上游阻力件類型配備必要長度的直管段，一般其上游應具有最短10D的直管段長度，其下游應具有最短5D的直管段長度（D為流量計公稱直徑），如果在流量計的上游存在著旋風分離器、空間接頭、調壓閥等復雜阻流件，則應在流量計上游5D的位置安裝整流器。
- 流量計應水平安裝，避免垂直安裝，如果管道里有水或氣體很潮濕，流量計管道應該是傾斜的，使得液體能夠從流量計中流出，如果流量計垂直安裝，流體的流向應該是向下的。
- 保證流體的流動方向與儀表 外殼的箭頭方向一致，不得裝反。
- 被測介質對渦輪不能由腐蝕，特別是軸承處，否則應采取措施。
渦輪流量計的啟用
- 裝有油泵的儀表，使用前用潤滑油給油腔注滿油，并根據周期要求進行注油；沒有油泵的渦輪流量計不需要維護。
- 投運前要查看渦輪流量計檢定證書與配套儀表的流量計算機對儀表系數的設定是否一致。
- 渦輪流量計的啟動規(guī)范，注意操作過程中，壓力劇烈震蕩或過快的高速加壓會損壞流量計。
維護
- 定期檢查它的安全性和運行狀態(tài)，如果曾經出現過過大的壓力，裝置曾經反常震動或者其他非常的臟，就必須對渦輪流量計進行檢查。
- 定期檢查與之配套的流量計算機的脈沖頻率值。
- 對葉輪的檢查，葉輪的檢查可以通過拿掉傳感器或者死堵來進行，撥動葉輪，判斷轉動是否靈活，有無掃膛現象。注意：如果移動傳感器探頭將破壞流量計的鉛封。
總結
渦輪流量計作為貿易計量儀表，合理的使用和維護能最大限度的延遲使用壽命和其正確性。
