電磁流量計為了在安裝異徑管后不過多影響流速場的分布,不影響其精度,能把異徑管視為直管段的一部分,要求異徑管錐角α不大于15°,越小越好。

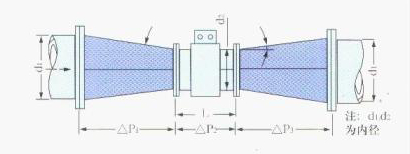

若待測管道流速偏低,加裝漸縮/漸擴異徑管如圖C.1選擇較小口徑電磁流量計,以適應其流速范圍。
總的壓力損失△P為
△P=△P1+△P2+△P3= {( ξ1+ ξ2)}V22 +ξ3 V21}Pa
式中::Ρ——流體密度,kg/m³;
△P1,△P2,△P3——分別為漸縮管、流量傳感器、漸擴管的壓力損失,Pa

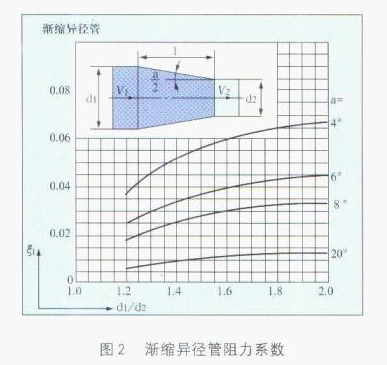

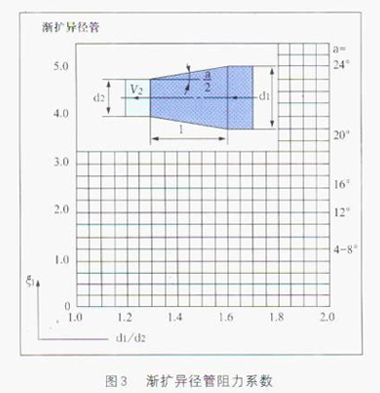

ξ1, ξ2——分別為漸縮管、漸擴管的阻力系數,圖2和圖3
ξ2——流量傳感器的阻力系數,一般為0.02
V1,V2——分別為管道、流量傳感器的流速,m/s。
