摘要:從氣體渦輪流量計的工作原理出發,分析了它在人工煤氣區域計量應用中存在的問題,提出解決問題的對策。
1引言
城市燃?xì)廨斉渲械挠嬃抗ぷ髦苯佑绊懭細夤芾聿块T的工作質量,也是重要的考核指標。以區域計量考核為主,計劃考核為輔的分配方式,推廣在服務站安裝封閉計量進行收費考核,以發揮其應有的作用。在河北所京津片選渦輪流量計作為考核的計量儀表。下面就渦輪流量計在人工煤氣應用中的問題進行探討。
2渦輪流量計工作原理
當被測氣體流經流量計時，渦輪葉片在流體動能的作用下開始旋轉，,使得傳感器中的電磁場周期地變化。在一定的流量范圍內,渦輪葉片的轉速與流體體積流量成正比,從而產生與流量基本成正比的電脈沖信號,該信號經低功耗前置放大器的處理進入單片機測量系統。經過一系列計算,修正后在LDD屏上顯示瞬時體積流量和累積體積流量。這種流量計只要在正確的安裝和正常的維護保養的條件下,就能在量程內進行正確的計量，而且有較低的起.步流量。這一特性既保證居民正常用氣時的計量精度,又能計量居民用氣低峰時的微小流量。
3渦輪流量計在人工煤氣中的應用
3.1應用效果
實際工作中通過對各調壓站所供區域的總表(渦輪流量計)和用戶分表的差值來考核區域收費的工作，分析該區域管網運行狀況。
用氣區域特點為:①用氣高峰和低峰時,流量變化很大，要求總表有較寬的量程比。②用氣低峰流量很小，有時僅為幾臺居民灶具的用氣量,要求總表具有很低的起步流量。因此,既要兼顧上限流量,又要在小流量時不丟失氣量,為提高供氣區域總表的量程比,選用了渦輪流量計。
1999年安裝渦輪流量計后,將大計量表數和收費數進行對比,平均每月差率14.7%。經核查發現有下述問題:①盲腸管沒有斷掉;②存在精度較低量程過大的煤氣表;③有偷氣現象。針對這些問題進行整改后,于2000年差率平均降為0.65%。
3.2應用中存在問題和對策
應用中存在的問題有:
(1)渦輪流量計要求被測介質清潔。人工煤氣如凈化不好，存有煤焦油和萘等,會嚴重影響計量的精度。致使此表在冬季只運行半個月就出現故障而不記數,拆開以后，發現軸承彈簧圈嚴重腐蝕。
(2)斷電造成氣量丟失。
解決問題的對策:
（1）合理地制定保養計劃:根據腐蝕情沉而定，冬季半個月,其他季節可稍長一些(1~2個月)。另外,傳感器在工作中,葉輪的速度很高,即使在潤滑良好時,仍有磨損產生,在使用一段時間后,應換軸承并重新標定。

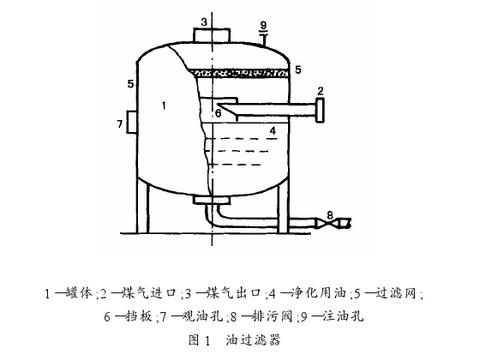

(2)加裝油過濾器(見圖1)。其工作原理:當氣體進入罐體后經擋板進入凈化用油中，人工煤氣中的煤焦油灰塵萘硫化物等雜質溶于油中，從油中返上的氣體經不銹鋼過濾器后進入流量計。加裝油過濾器后計量表不但運行穩定，而且保持精度。1997年在裝有渦輪流量計的600余戶的調壓站,安裝一臺油過濾器2臺德萊塞表,經過近5個月的對比實驗,效果良好，儀表運行穩定，沒有發生過任何
故障。該表與德萊塞表進行對比,總誤差在1%內,能夠滿足調壓站的要求。
(3)對巡視人員加強計量知識的培訓,對每天的數據進行運行分析。
(4)鋰電池一般可連續使用一年,但要保證計量表穩定運行,不能等到電池沒電再換。
4結語
通過試驗，只要加強維護管理，制定合理的保養計劃。加裝油過濾器，保持氣體清潔。氣體渦輪流量計能很好地應用于人工煤氣中。
