摘要：本文介紹了幾種冶金工業常用流量計的原理結構及它們在選型安裝和維護方面的應用,旨在探討工業生產中如何合理選擇適用又經濟的流量儀表。
1前言
在冶金工業生產中,會涉及各類氣體蒸汽和液體的流量測量,隨著工業自動化儀表的發展,流量計儀表不斷推陳出新。因此，合理選擇測量方法及功能特性經濟適用的流量儀表是非常必要的。以下就幾種工業常用流量測量方法計及儀表選型進行一些實用性介紹。
2差壓式流量計
差壓式流量計是目前工業生產中測量氣體、蒸汽液體流量常用的一種儀表,也是發展較早,研究比較成熟及完善的測量儀表,目前相應品種在國際國內均已標準化。
2.1 差壓式流量計的組成及原理
差壓式流量計主要包括兩部分:節流裝置和差.壓計。常用節流裝置有標準孔板標準噴嘴和文丘利管等。其工作原理是:在管道內部裝有孔板噴嘴等節流件,當流體流經節流件時,流束產生局部收.縮,流速增加,靜壓力降低,節流件前后就會產生靜壓力差。根據能量守恒定律和流動連續性方程的基本原理,得出流體的流量與差壓的平方根成正比。所以通過測量流體差壓,便可計算流體流量。
2.2差壓式流量計的使用范圍及安裝要求
2.2.1標準節流裝置的使用范圍
據國家標準規定，標準節流裝置的流量比應等于13,在個別情況下可取14,當流量比小于上述值時,測小流量時誤差將增大。使用的節流裝置不同,適用的管道直徑D直徑比和雷諾數也不相同，均有相應標準規定。
2.2.2.安裝要求
節流裝置應安裝在有恒定截面積的兩段圓形管道之間。為了保證測量精度,要求流束勻直充分擴散,且無旋渦,所以安裝條件很重要。節流裝置的安裝位置前后直拉段長度均應遵照規定執行。
2.2.3節流裝置的輔件要求
為避免高溫有腐蝕介質對測量造成的影響,當介質溫度大于70℃時須附加冷凝器;當介質為腐蝕性高粘度以凍結、以析出固體時須加隔離器。當介質為氣體時須附加沉降器;當介質為液體時須附加集氣器。
由于差壓式流量計具有測量方法簡單沒有可動零件工作可靠適應性強,可不經實流標定而能保證一定的測量精度等一系列優點,從而能廣泛應用于生產流程中。但為了保證好的使用效果,應根據需要增加冷凝器、集氣器、沉降器和隔離器等輔件,維護中要對節流件和輔件定期檢查及時清除污垢。
3彎管流量計
彎管流量計是最近發展的節能型差壓式流量測量系統,目前廣泛應用于冶金化工熱電制藥等部門的液體氣體、蒸汽的測量,適用于各種工業現場,可作為長期監測流量的測量裝置。
3.1彎管流量計的組成及原理

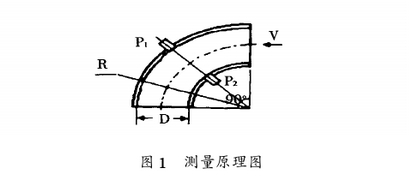

彎管流量計主要由彎管傳感器二次表差壓變送器及一些管道閥門組件組成。其工作原理如圖1所示,當流體通過彎管傳感器時,由于流體受到傳感器的束縛,被迫作圓周圍運動(即強制旋流),彎管與流體之間產生相互作用力。流體按照彎管的曲率作圓周運動產生離心力，該離心力的大小與流體的流速v密度ρ及所作圓周運動的曲率半徑R有關,其表現為流體對傳感器的內外側形成壓力差δP,該壓力差的大小通過差壓變送器檢測轉化為4~20mA信號,送入二次儀表,經標準電阻將電流信號轉換成電壓信號,通過80C552內部模擬開關和A/D轉換器轉換成數字信號，然后進行必要的計算和邏輯分析,將結果分別送到顯示存儲輸出等單元。
3.2彎管流量計的特點及應用
彎管傳感器能測量φ25~1000mm管道中各種流體的流量。其特點有以下幾種。
3.2.1彎管傳感器沒有任何插入件和感測件,是沒有附加阻力損失的節能型流量傳感器。結構簡單,工作可靠,節能降耗,節約運行費用,適合壓力低,大管徑,大流量的流量測量系統使用。
3.2.2耐磨性能好,使用壽命長,傳感器使用壽命等同于所替代的標準彎頭。長期運行管徑的微小磨損對彎管傳感器的測量精度影響甚微。
3.2.3安裝方便,免維護,傳感器采用直接焊接的方法安裝在工藝管道上,簡便經濟,不會產生泄漏問題。
3.2.4適應性強,測量范圍寬,傳感器不受工作現場的高溫粉塵潮濕震動、電磁場等不利因素的影響，,可在任何復雜的環境中工作。適用于中25~2000mm管道中,液體流速0.3~5m/s,蒸汽或氣體流速7~70m/s的廣闊范圍。
3.2.5傳感器對直管段的要求較低,只要滿足前5D后2D就可以獲得足夠的測量精度。
4電磁流量計
4.1電磁流量計的測量原理

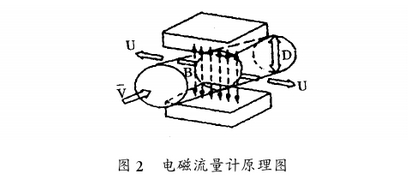

電磁流量計的測量原理基于法拉第電磁感應定律,如圖2所示，即導電液體在磁場中作切割磁力線運動時,導體中產生感應電壓U,其感應電壓信號通過兩個與流體直接接觸的電極檢出,并通過電纜傳送至放大器,然后轉換成統一輸出信號。
4.2電磁流量計的特點及應用
電磁流量計發展至今在關鍵性技術上有了較大突破,主要特點體現在以下方面。
4.2.1將50Hz交流勵磁改進為低頻矩形波勵磁,大大消除了工頻及現場各種雜散電磁場干擾的影響,可免去原來的要求的電極引線嚴格接地的條件,工作2穩定可靠。
4.2.2電極安裝的密封技術和勵磁線圈的防潮技術有了可靠保證避免因滲漏和受潮而造成儀表損.壞。
4.2.3接觸被測介質的只有襯里和電極,可達到良好的耐腐蝕性和耐磨性,因此可測量各種強酸強堿化工溶液。
4.2.4電磁流量計測量管內無阻流及活動部件,不會造成額外的能量損失,也不會堵塞,節能效果顯著。但要求被測介質是導電性的液體或液固相介質,因此一般的自來水各種酸堿鹽溶液污水泥漿礦漿紙漿等都可以用電磁流量計測量,而非導電的介質如酒精純丙酮汽油等油類物質不能用電磁流量計測量。
4.2.5安裝要求低,前置直管段只要5D,后置直管段為2D(D為所選管道的內直徑)。
4.2.6測量精度高，能達到測量值的±0.2%,而且可測正/反二個方向的流量。
4.2.7量程比大,最大為15001,能夠較好、全面.地追蹤流量,正確地測量夜間小流量。
4.2.8具有良好互換性,傳感器轉換器可以互換,不必重新進行實流標定就可達到精度。由于具有以上一系列優點,電磁流量計工業生產中得到非常廣泛的應用,成為導電液體流量測量的首選儀表。
5.渦街流量計
5.1渦街流量計的測量原理
渦街流量計工作原理以卡曼渦街為基礎,當流體流經非流線型檔體時,在檔體兩側交替產生旋渦信號。當雷諾數大于一定值時，旋渦的雷諾數與平均流量成正比,因而也與流量成正比。有旋渦引起的交替壓力變化,通過發生體側孔傳遞給差動電容傳感器,差動電容傳感器檢測到這些壓力脈沖并轉換成電信號,前置放大器將這些正弦信號處理成為與流量成正比.的方波脈沖輸出。
5.2渦街流量計的技術特點與應用
5.2.1具有高的測量精度,電子信號變換器采用微處理器控制技術,配合精度高的信號處理方法,使得測量系統能夠達到較高的精度。
5.2.2具有較寬的測量范圍,量程比可達130。
5.2.3較寬的溫度使用范圍,流體溫度范圍為.50℃~+400℃;環境溫度范圍為-30℃~+80℃.
5.2.4增強的抗震動性能,采用差動電容傳感器，抗震動性能好,達到1g。
5.2.5高可靠性,無運動部件,無機械磨損,無須機械維修,電路元件采用表面貼裝工藝,結構緊湊,可靠性高。
基于以.上特點,渦街流量計可方便地實現液體、氣體和蒸汽的質量流量的測量,并能適應工業上較臟的煤氣流量的測量。
6.超聲波流量計
6.1超聲波流量計的測量原理
超聲波流量計利用聲波在流動介質中傳播時，其方向與介質運動方向相同時傳播速度加快,相反時傳播速度減低的這一特性，通過測出這個速度差從而求出管道內相應的流量。測量速度差的方法常采用時差法相差法。
6.2超聲波流量計的特點及應用
與其它類型流量計相比,其優點有:可以實現非接觸測量，對測量管道無插入零件,沒有流體附加阻力,不受介質粘度導電性和腐蝕性影響,測量方式為線性特性,易于實現數字化輸出及流量的積算。其主要缺點有:精度不太高,約±1%,另外溫度對聲波影響較大，故一般不適于溫度波動大,介質物理特性變化大的流體測量,其次也不適于小流速小管徑的流量測量,因為這時相對誤差將增加。
7結束語
在冶金工業生產中,需要根據現場環境被測介質特性及實用性等方面合理選擇流量儀表,應用合理則能達到預期的測量精度,反之則不能取得好的效果,甚至會很差。另外,正確的使用和維護方法也是良好測量效果的保證。
