[摘要]本文對集流式電磁流量計組合測井方法在喇嘛甸油田的實際測井應用情況進行總結，及通過與外流式電磁流量測井資料的對比分析，闡述了集流式電磁流量計組合測井在解決二、三類油層低注入量井的注入剖面測井中存在的優勢。
引言
聚合物驅為主導的三次采油工業化應用項目，為老油田穩產作出了貢獻，聚合物水溶液驅油是將聚合物與清水按特定比例混合，配制成驅油水溶液，通過注入井進入油層驅油。由于聚合物的物理、化學性質，使聚合物驅油在提高采收率的諸多方法中占有重要地位，隨著油田開發的不斷深入，大慶油田老區主力油層目前已經全面進入高含水期，目前在積極開展二、三類油層注聚開發試驗，因此對二、三類油層注聚井注入剖面測試，掌握注入狀況，及相關注聚剖面的調整，在油田開發中有著十分重要的意義。
1.問題的提出
由于二、三類油層的物性較差，且全井全天注入量較低，射開小層數目多，單個層吸液量多數為幾方/天，對其進行正確測量難度較大;尤其是對其底部地層吸液量的正確測量難度更大;目前在用的儀器測試精度較低，其一般儀器系數為11Hz/(m*/d)左右，測量誤差偏大，在測量注入井底部各層的吸液量時尤其突出，已經難以滿足用戶對資料的需求。同時井筒內測量條件變化得更加復雜，注聚井由于長期注如入聚合物，聚合物的物理化學特性原因，導致井下管壁普遍存在不規則結垢，至使計算流動截面積無規律變化，因此對測量結果的正確率影響很大，目前常規測量方法無法有效克服其影響。零流量輸出值誤差為±2Hz左右，無法正確吸液底界，直接影響底部地層吸液量的測量結果正確率.
目前測量注聚剖面的流量測量方法，如外流式電磁流量、脈沖中子氧活化、示蹤相關流量等均是測量流速來計算流量的，在注入量很低的情況下，流速也非常低，不易正確測量，且結果誤差很大。針對以上問題，今年年初我們在現場測試中，實驗推廣了集流式電磁流量計組合測井方法，在實際的測試施工中取得了良好的現場應用效果.
2、僅器簡介

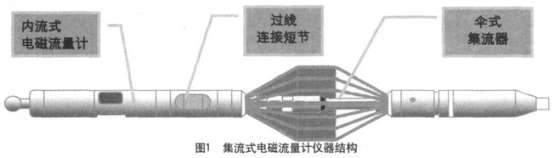

集流式電磁流量計結構見圖1.
(1)多參數井溫儀為分公司儀器廠生產,儀器外徑28mm,測量參數:井溫、壓力、磁定位，耐壓:60MPA溫度范圍:0~125℃
(2)集流式電磁流量計采用集流方式提高流速，利用集流傘進行集流，流體集中流過中心管，測量電磁探頭位于中心管內,將測量套管內流速轉變?yōu)闇y量儀器中心管內流速，有效提高了被測量的量值，提高測量的正確率。同時通過集流使被測量流體通過儀器的中心管，測量的是流過中心管得流體速度，克服了井壁結垢導致流動截面積變化對流速的影響，同時消除了零流量測量的影響因素，保證了零流量輸出的穩定性。
傳統外流式電磁流量計儀器K值為11+01Hz/(m³/d)，也就是說，幾乎是只要有1Hz的波動，就會對流量測量結果產生lm³/d的.誤差。而內流式的電磁流量計,儀器K值為11±1Hz/(m³/d),即10Hz的波動，才會產生lm³/d的誤差，儀器K值提高一個數量級，即靈敏度提高一個數量級，其精度可達1%，從根本上解決了低注入量的注聚井難以準確反映吸水底界的問題。
儀器達到技術指標:
儀器外徑42mm
測量范圍:0.5m³s/d-60m8/d
分辨率:02m³/d
耐溫:85℃
耐壓:60MPa
在集流式電磁流量計組合測井中，采用了測量精度高、穩定性好的內流式電磁流量計測量集流后內流道流量的方法和集流點測施工工藝。井內注入流體被集流后，流體通過固定截面積的內流道，消除由于井壁聚合物膠結物使流動截面積不規則變化對流量測量結果的影響;采用集流點測工藝測量流量，集流后通過內流道內的流體流速大大增加，提高了流量測量的精度和分辨率，從而提高了流量的測量精度和分辨能力。
由于成功的實現了與井溫測井的組合，能夠?qū)崿F(xiàn)一次下井錄取多個參數的目的，由于集留傘和和內流中心管的使用，成功的避免了井臂油污對測井成功率的影響，測井現場使用狀況較為理想。
3.應用效果實例評價.
應用集流式電磁流量計組合測井方法，油田取得了良好的應用效果，能夠準確測量出全井各小層的吸液量，尤其較好地解決了對低注入井底部油層吸液量的測量，為相關部門評價油層的動用情況提供了準確的依據，在此對采用集流式電磁流量計組合測井方法測試的喇9--PS****及先期的電磁流量測井資料進行分析評價。從兩次測試結果可以明顯的看出:在先期的外流式電磁流量測試結果中，在底部地層吸液量的正確測量上已經無法給出正確的吸入量，與井溫反映出的底界不符，在后期的集流式電磁流量測試結果中可以看到，該資料給出了正確的各小層的吸入量，準確的反映出了該井的完整的注入剖面情況。
4、結論
通過現場的測試應用，及對所測資料的解釋分析后，我們認為在目前二、三類油層注聚開發中、在二、三類油層的物性較差、全井注入量低、射開小層多、單層吸液量小、正確測量難度大的客觀條件下，采用集流式電磁流量計組合測井方法，能夠很好地解決二、三類油層低注入量井的注入剖面測量問題以及對厚層進行細分問題。能夠客觀準確的放映出注入井的完整的注入剖面狀況，一次下井能夠?qū)崿F(xiàn)多參數測量，其測井資料具有綜合性、可比性，提高了吸水剖面測井資料的測量和解釋精度，能夠準確全面了解井下的生產動態，滿足油田開發后期測井的需要。
