摘要:針對雨水口及其他跌落水流的流量測量問題，提出一種基于動量變化率而測定來流沖擊力的計量流量的方法。具體步驟是通過力傳感裝置和稱重變送器將下落水流沖擊力轉化為電壓信號，依據率定實驗過程中電壓值的變化，最終換算成雨水口徑流量計。結果表明，應用該計量方法進行雨水口流量測量，其獲得的流量精度較高，適應雨水口的流量變化,是一種計量雨水口流量的有效方法。
0引言
海綿城市建設為中國城市現代雨水控制利用與管理系統的發展提供了機遇,但同時也帶來了極大的挑戰與困惑”。監測雨水水質和計量雨水流量是研究雨水問題的基本工作之一，是建設海綿城市的初始環節。雨水口是雨水排水系統中收集地表水流的構筑物，是地面徑流轉化為管道排水的過渡點口，也是城市非點源污染物進入水環境的主要通道。雨水口接納由零至徑流峰值范圍內的雨水流量，對流量計提出了較高的要求:首先要求測量具備精度好，其次要求流量計具有較廣的量程比和良好的泄流能力。
國內現有的針對雨水口的專利已超過120項，其.主要涉及雨水口的截污凈化功能印。然而，涉及雨水口流量測量方面的專利屈指可數。由于雨水口空間有限，現有的水力學法的堰槽等流量計量設備在雨水口安裝不便;雨水徑流小時,現有的流速面積法流量計大多難以滿足測量精度高的要求。國內外常用的示蹤劑法測量亦由于測量點位選取困難,而對雨水口流量計量束手無策日。找到一種科學合理的雨水口流量計量方法勢在必行,因此本研究提出了一種基于動量變化率測定來流沖擊力的計量方法以滿足研究及工程問題的要求。本文主要闡述中國發明專利一一種雨水口流量測量裝置傳利號:201610001374.4)的測量基本原理并對該方法進行實際應用。
1雨水口流量計設計
1.1計量原理.

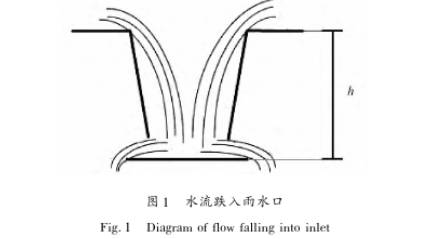

水流跌入雨水口示意圖如圖1所示。
通常雨水口接收的徑流通過雨水篦子跌水流入市政雨水管道，該過程中水流在垂直地面方向上的分:速度為零，水流在下落過程中屬于自由落體運動，其任意位置的垂直分速度始終符合公式(1):
式中:Vy為垂直分速度,L/s;h為自由落體高度,m;g為重力加速度,9.8m/s'.

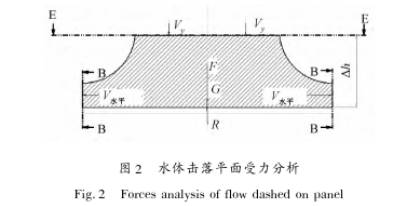

水體擊落平面受力分析如圖2所示。
假定水體在下落的過程中,落在某一個水平平板上后流走。取水體撞擊平板瞬間，進行受力分析。取截面EE與B-B之間的Δh高度的水體為控制體，其中EE面上的速度垂直于地面，表示為Vy;其中B-B面上的速度與地面平行，表示為V水平。平板對水的作用力P等于沖擊力F與對應的△h高度的水體重力G之和。
對垂直于地面方向使用恒定總流動量定律進行分析:
式中:?F為控制體內的合外力，N;P為平板對水的作用力,N;Q為總流量,m3/s;ρ為水的密度;V,為垂直分速度,L/s。
對式2)進行處理,將式(1)代入式（2），可得:

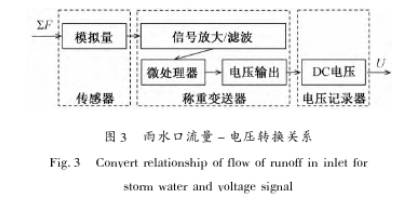

根據牛頓第三定律，平板所受力即為其對水體的作用力P,理論上只需測出平板所受到的力即可通過式（4）求出流量Q。本流量計通過力傳感器將水體下落到平板所受到的力傳感給稱重變送器，通過設置稱重變送器濾波,使其排除干擾后將模擬量轉化為電壓值，并通過DC電壓記錄器記錄并保存。雨水口流量計流量與電壓轉換關系如圖3所示。
上述推導過程忽略了重力G及水流下落過程的損失,必然帶來一定誤差。因此，實際應用時應通過已知的流量標定稱重變送器電壓U與實際流量之間的關系。
1.2設計實例

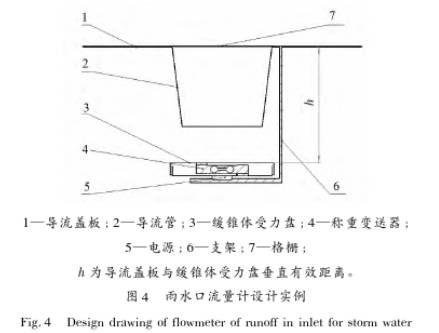

設計實例中導流板尺寸應符合國家標準圖集GJBT-907《雨水口》05S518)叮標準;導流管設計為上大下小的垂直圓臺體使得來流不受導流管側壁作用力的影響;導流管管徑及高度設計符合一定的比例，保證任意方向的來流都以拋物線的方式下落到受力盤上;受力盤需要與導流管保持一定的距離，保證.來流可以順利排走，且受力盤直徑應稍大于導流管管徑，保證來流速度方向都轉換為水平方向。.雨水口流量計設計圖見圖4。圖中導流板尺寸
為700mm×400mm×3mm;導流管為圓臺體，上底面直徑為250mm,下底面直徑為200mm,導流管高度為200mm，壁厚為3mm;導流板與導流管上底面焊接;導流板與受力盤底面平行，垂直有效距離h為300mm。
2流量計率定實驗
2.1率定實驗系統
儀表本身的設計參數和結構、液體流動特性以及工作狀態均密切影響流量計特性。流量計的現場使用環境復雜,建立完全一致的使用條件比較困難。故而需選擇其共性條件，建立率定裝置，理論與實踐相結合來挖掘其使用條件下的共性特征0
本次采用的率定方法是標準表法，通過事先正確標定的超聲波流量計來標定雨水口流量計，二者串聯在管道上，流體依次通過2個流量計，通過測量標準流量率定雨水口流量計。

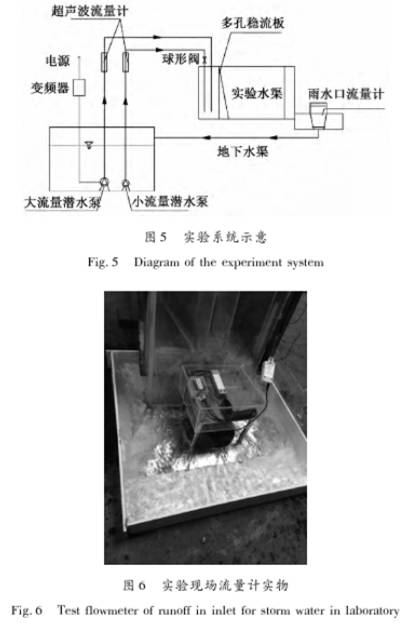

率定實驗系統如圖5所示，實驗通過渠道長2000mm的穩流明渠向80mmx80mm的集水槽供水，水流以任意方向通過導流管進入流量計，模擬現實條件下雨水進入雨水口場景。為滿足GB50014一2006《室外排水設計規范》中規定雨水口實際泄水能.力的極限值凹,使用不同流量的2臺水泵供水，小流量潛水泵的最大流量為4.5L/s，大流量潛水泵的最大流量為10L/s。在較小流量時，由1根直徑為63mm的PVC管供水，使用球形閥控制流量大小;在較大流量時，由1根直徑為110mm的PVC管引水到渠道前端由水泵變頻器控制進水流量。整個過程使用.超聲波流量計計量實際流量;雨水口流量計使用DC電壓記錄器紀錄電壓值，通過式4)計算理論流量。渠道前端放置2塊多孔板穩定來流避免水面動蕩。.渠道的出水通過流量計之后進入地下水渠流入地下水庫，泵從水庫抽水到實驗水渠，循環供水。實驗現場流量計實物如圖6所示。
2.2率定結果及分析
由于采用水泵直接供水方式，電壓、頻率的波動會直接影響實際供水流量呵，導致測得的實際流量數據發生一定的離散性。故采用數據平均方式消除隨機誤差。
實驗中,DC電壓記錄器每隔10s記錄1次電壓值，內存足以紀錄大約27h;使用UPSI2V5AH電源，可用時長約40h。對記錄的電壓值進行整理得到穩定流量下的電壓均值。使用式4)計算得到電壓均.值對應的力以及理論流量。
實驗過程中,采用一大一小2臺水泵供水，在小泵流量達到最大值與大泵流量處于極小值之間時,由于控制困難，數據缺失。將所有數據綜合分析,擬合得到理論流量以及實際流量與電壓均值的關系曲線，經分析線性關系良好，符合真實情況，從而推導出DC電壓記錄器記錄電壓值U與流量Q的關系式如式(6)所示:

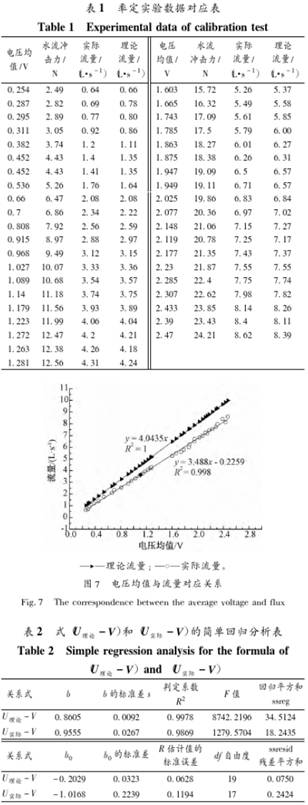

結合理論流量與實際流量對應關系圖(7)，對電壓均值與理論流量之間的關系(U理論-V)以及電壓均值與實際流量之間的關系(U實際-V)進行簡單回歸分析，結果如表2所示，相關性良好。
將式6)結合式4)加以推廣，在實際工程測量中，可將計量公式設定為式6):
式中:a和b為修正系數,根據現場實際情況,不同流量計配合不同的修正系數，修正系數可通過率定得到。
2.3誤差分析
標準法率定過程中，誤差溫度和壓力不是主要影響因素，可以不予考慮，被檢流量計的精度主要取決于標準流量計的精度口，假定實驗過程中使用的超聲波流量計精度良好。
忽略水體重力G,使用式4)給出的關系計算得到的理論流量與實際流量略有不同，計量流量值會略微偏大。
誤差來源主要有:1)Ah高度的水體重力G的大小無法定量測定，為滿足條件，已經設定△h足夠小，類似于水膜，其產生的誤差可認為是系統誤差;2)其中式4)中V,的計算中，h在測量時會帶來系統誤差;3)實驗中平板對水的作用力P的測量誤差為隨機誤差。

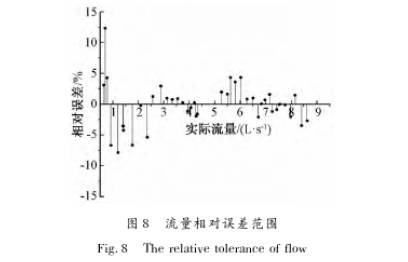

對電壓均值與理論流量、實際流量之間的數據分別使用式0)計算流量相對誤差，計算結果如圖8所示。可以看出:在小流量時,所有數據相對誤差絕對值均小于10%，絕大多數相對誤差絕對值均小于5%;在大流量時相對誤差絕對值相對穩定,均小于3%。
不難發現，在流量較小時，相對誤差波動較大。這是由于此時使用小流量泵時，由球形閥控制流量，在流量較小時，難以穩定控制。.
綜合分析,在流量大于1.40L/s時，電壓值-流量關系曲線的相對誤差的絕對值基本滿足相關規定中其對于大多數量水設備所要求的精度在5%范圍內的要求口。具體流量相對誤差范圍見圖8。
3應用案例

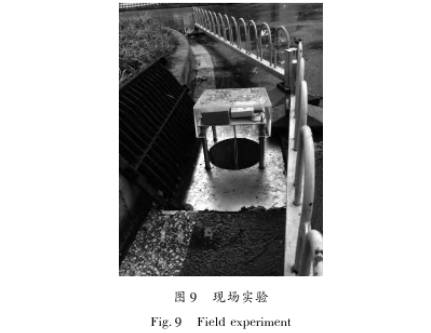

為驗證雨水口流量計的實際效果，在北京某校園的道路雨水口上安裝了該流量計，現場實驗裝置如圖9所示。

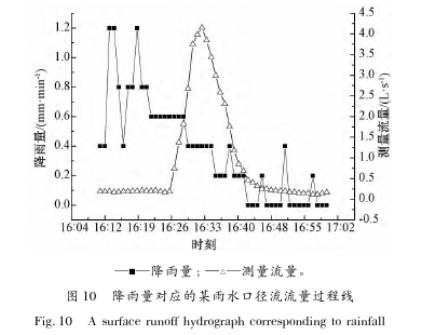

對該地2015年9月4日的降雨進行監測。通過.安放在校園中的雨量計得到分時降雨量;通過該雨水口流量計現場紀錄的電壓數據，使用已經率定的換算關系式6)繪出該雨水口徑流流量變化與降雨強度的關系如圖10所示。降雨初期，雨強較大,降雨歷時較短,路面徑流小，匯聚到雨水口的流量也很少，維持在0~0.50L/s;隨著降雨的進行，經過一定歷時,雨水口徑流量達到峰值，約為4.25L/s;隨后隨著降雨強度減小，流量也逐漸減小，最終趨于0.
對數據記錄器中的數據進行整理分析，可以看出:在降雨初期以及后期，雨水口徑流流量變化范圍很小時，該流量計可正確計量雨水口流量;當?shù)乇韰R流突然進入雨水口時，該流量計可以穩定而迅速計量來流流量，不會產生數值跳躍。整個過程中,計量誤差小、精度優良，其量程適應雨水口流量變化，該法可以承擔雨水口流量計量工作。
4結語
本文首次提出了一種基于動量變化率測定來流沖擊力的計量流量的方法，并給出了雨水口徑流流量與降雨強度之間的關系，該計量方法在水工程領城，尤其是雨水研究中有著極為重要的實踐價值,為開展雨水水量的相關研究提供了有力武器。該流量計可實時在線正確測量雨水口徑流流量，誤差小，量程比高，洪峰流量時依舊可以保持優良的泄流能力。作為一種新式雨水口流量計量方法，其在科研工作和實際工程中，具有極高的實用和推廣價值。另外，由于該流量計內存可以存儲一定的數據，節約了人力成本，但建議后續研究考慮將這些計量數據存儲于云端，并實現遠傳。
