摘要:介紹電磁流量計的測量原理及特點,針對實際應用中的問題,分析故障原因并提出解決方案。
0引言
電磁流量計是一種根據法拉第電磁感應定律測量管道內導電介質體積流量的感應式儀表。利用電磁流量計進行酸、堿、除鹽水、污水的流量測量，測量準確、運行穩定、維修率低。該流量計采用單片機嵌人式技術,實現數字勵磁，在電磁流量計上采用CAN現場總線。
1測量原理及特點
由于電磁流量計的部件沒有轉動部分,也沒有阻礙流體流動的部件,因此幾乎沒有壓力損失;被測液體只與電磁流量計的管道襯里和電極相接觸，電極和襯里材料可以根據被測介質合理選擇,因此具有很好的耐腐蝕耐磨損性能;安裝方便,水平、垂直傾斜均可安裝;測量精度高,可以達到0.5%;量程比大,一般為1:20。
2故障分析
電磁流量計在運行中產生的故障大概可分為兩大類:流量計本身故障,元器件損壞引發的故障;外界條件改變引起的故障,例如安裝的不合理造成流動畸變、沉積和結垢等。電磁流量計故障主要表現為:

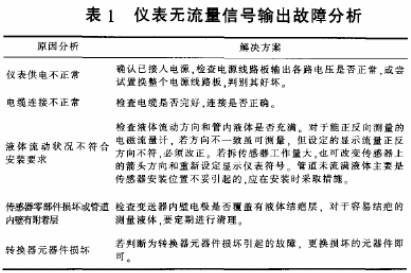

(1)儀表無流量信號輸出，原因及解決方案如表。1所示

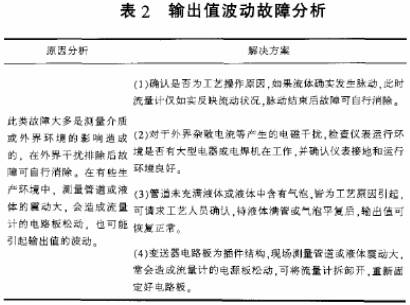

(2)輸出值波動，原因及解決方案如表2所示。

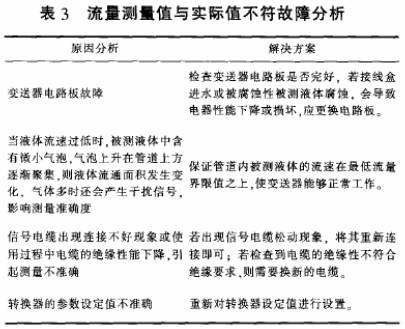

(3)流量測量值與實際值不符,原因及解決方案如表3所示，

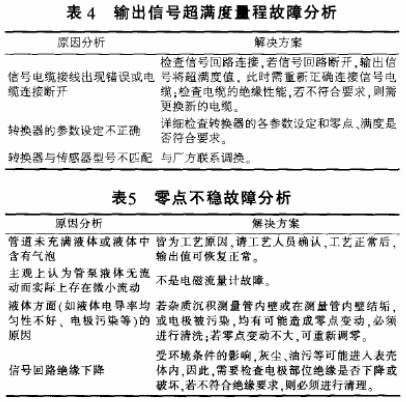

(4)輸出信號超滿度量程,原因及解決方案如表4所示。
(5)零點不穩，原因及解決方案如表5所示。
3結語
根據實際生產情況的調查，電磁流量計自身很少出現故障。因此,在生產過程中，只要嚴格按標準進行安裝和使用,就能很容易地對電磁流量計進行日常維護。
