摘要：針對大口徑流量計的現場量值溯源，結合實例，設計了一套指導換能器現場安裝的輔尺，較好地解決了直徑測量不準、換能器定位問題;提出了針對檢測井、流量計上游處理、管道安裝等三個方面的設計建議，可為污水處理工藝設計和大口徑流量計量值溯源提供有益的指導與幫助。
0引言
大口徑流量計在水資源計量場合應用非常多，電磁流量計因其無壓力損失且不受管道內流體密度、溫度等因素的影響，成為污水處理企業的首選”。用于污水計量的電磁流量計口徑多為1000mm以上口，貿易結算量和涉及金額巨大田由于大口徑流量計安裝后一般無備用管路“,無法拆卸送檢，多數情況下只能采用外夾式超聲流量計進行現場校準。
在校準過程中，難免會遇到現場檢測條件不足的情況，包括檢測井空間或前后直管段不足，換能器定位不準，流量計不滿管和介質氣泡多等問題。本文將針對.上述問題進行研究并提出設計建議。
1現場校準方法
1.1外夾式超聲流量計工作原理

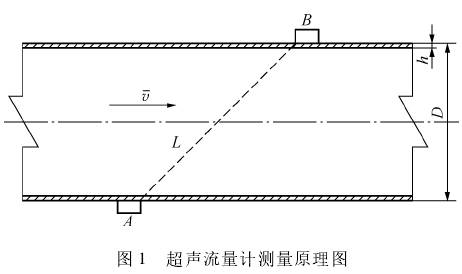

超聲波流量計以測量聲波在流動介質中傳播的時間與流速的關系為原理。如圖1所示，A和B為換能器,L為聲道長度,D為管道外徑,h為管壁厚度.`?為超聲流量計測得的管道平均流速。通過D與h可得到管道過流面積s,其計算公式如式(1)，體積流量qv如式(2)
1.2標準器
用作標準器的外夾式超聲流量計精度等級較高,多為0.5級，一般需送至權威檢定機構在實驗室條件下進行標定。
2換能器定位方法的研究

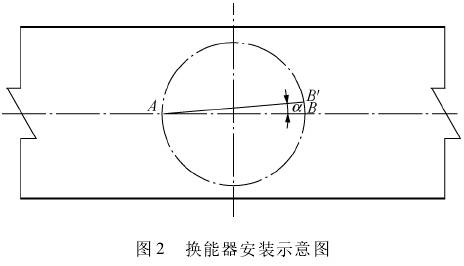

換能器安裝位置的正確與否直接關系到測量結果,難點有兩個:一是兩個換能器之間的連線應與管道中心軸線平行;二是確定平均管徑位置。如圖2所示,管道口徑為DN1800.以2聲程V法測量為例。AB為超聲流量計給出的兩個換能器之間的安裝距離(1325mm)。在實際安裝過程中，如果沒有其它的輔助手段，難以做到AB連線與管道中心軸線平行。假若偏離角α為1°,右側換能器的偏離距離近似等于弧長B′B,B′B=11.5mm。若管道口徑為DN2000，以表1中最長換能器安裝間距計算，AB=2984mm,則B′B=26mm,對測量結果將帶來不可忽略的影響。

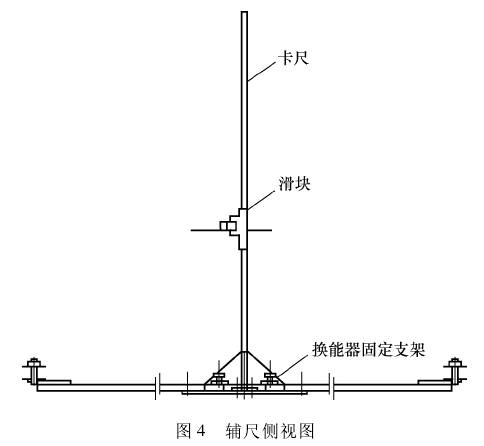

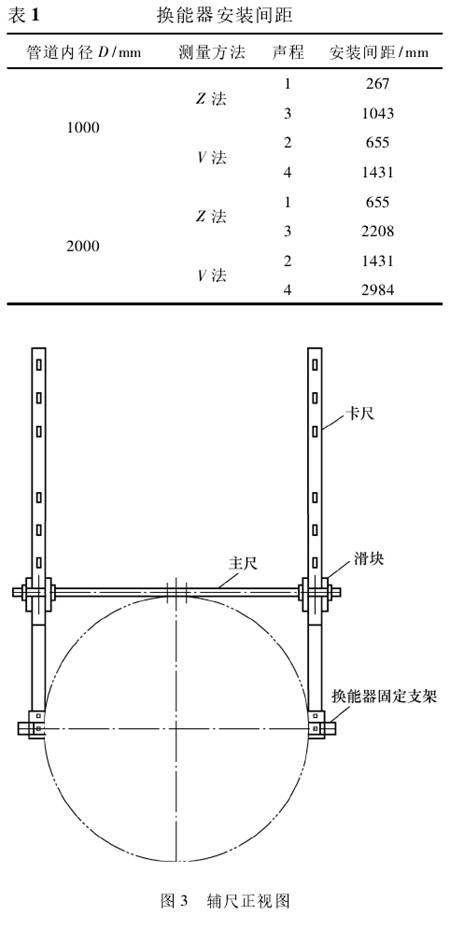

由于待測管徑巨大，管道截面為非標準圓形。以DN1800管道為例，不同位置的外徑最大可差35mm,極限情況下,若傳感器安裝位置的直徑與平均直徑的差值恰好為外徑最大差即35mm,僅截面面積一項帶來的誤差就達3.8%。，傳統的圍尺測量直徑的方法獲得的是平均管徑，但無法指導檢測人員將換能器安裝在平均管徑位置;即使在換能器之間增加滑軌，也只能保證換能器安裝間距準確，不能保證換能器連線的投影與軸線平行。因此,本文設計了一套便于攜帶、易于現場組裝的輔助設備即輔尺,用于定位、安裝換能器，基本結構如圖3、圖4所示。輔尺測量管徑范圍:800~2200mm,其主尺測.量不確定度U=0.5mm(k=2)。能夠測量管道截面任意位置的外徑,保證換能器連線平行于管道軸心，較好地解決換能器安裝位置不精準帶來的問題,盡可能地降低測量過程中的人為影響,實用性強。
3排水設施的設計
3.1檢測井的設計
一般情況下,污水排放管道及用于計量的大口徑流量計均置于地下�，F(xiàn)場校準需有檢測井才能正常進行。由于外夾式超聲流量計不能獲得流體剖面的信息，并受流速不對稱和流態變化影響，易產生測量誤差121。為盡量減小流體擾動帶來的影響，現場測量時應選取較長的前后直管段進行檢測，因此，檢測井的位置選取十分重要，一般靠近流量計的.上游位置.直管段盡量保證至少前10D后5D(D為管道公稱通徑),若上游存在泵或彎頭、閥門時,應盡可能地延長直管段的距離13,控制在20D以，上。
通常井底離管底不少于0.2m,兩側井壁距管壁不少于1m。對于檢測井的長度，當管徑范圍為DN1000~DN2000時，以FLEXIM601超聲流量計為例，配套CDK型換能器，分別采用V法和Z法以及不同的聲程測量時,換能器的安裝間距如表1所示，其范圍對應管道內徑約為0.27D~1.5D.考慮現場檢測的人員活動空間，因此檢測井長度以2D為宜。
3.2流量計.上游處理設計

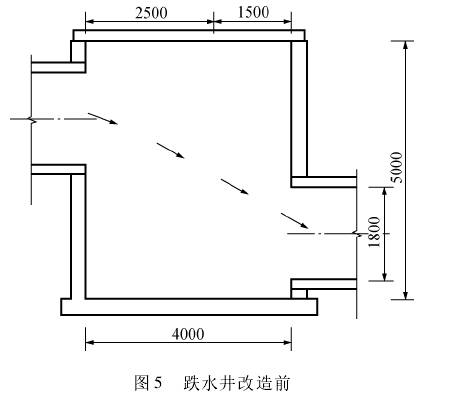

在排水管道中由于管道落差較大，按正常管道坡度無法滿足設計要求時，會采取建設跌水井來滿足設計方案,同時還起到穩流和排氣的作用。但若設計考慮不周，水流經過跌水井后.上游帶來的大量氣泡依然會存在甚至增加，導致流量計無法正常工作。以長沙岳麓某污水處理廠為例，如圖5所示，該跌水井尺寸為4m×3m×5m,流量計為DN1800電磁流量計。.上游水源含有大量氣泡,流速約1.2m/s,水流方向如箭頭所示，從入口處直沖下游管道入口,夾帶大量新產生的氣泡進入測量管道,導致電磁流量計數據極不穩定，外夾式超聲流量計無論采用V法還是Z法,均無法獲取測量信號，無法進行校準工作。

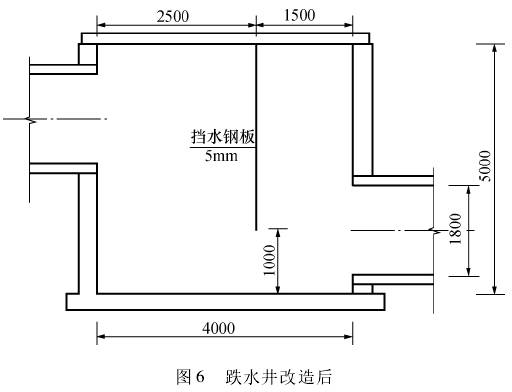

檢測人員建議污水處理廠對跌水井進行改造，如圖6所示，在井中部增加一道鋼制擋水板，厚度為5mm,鋼板采用Q235C鋼材,槽鋼采用熱軋普通槽鋼(型號6.3),井壁預埋件施工采用植筋處理,鋼筋采用HRB400。擋板底部在下游入口中心線位置，擋板距離右壁約1.5m。改造后，上游水流沖擊在擋板處，起到了良好的排氣和穩流作用。再次測量時,超聲流量計信號正常，被測電磁流量計示值穩定,較好地解決了現場污水的計量和流量計的量值溯源問題。
3.3管道設計

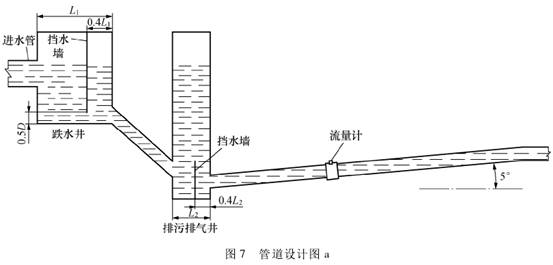

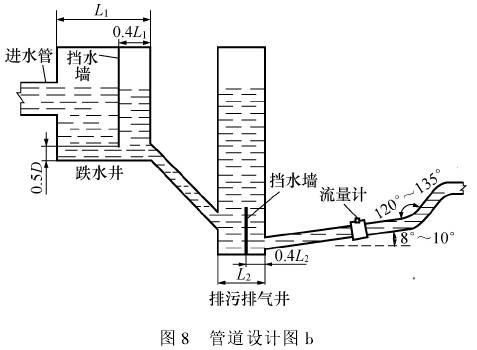

為保證大口徑流量計正常計量，其前后直管段、介質滿管、不能存氣等要求是需要滿足的。但現場安裝條件各不相同，針對不同情況，從正確計量的角度出發,本文提出了兩種管道鋪設及流量計安裝的建議,分別如圖7和圖8所示。管道直徑為D,跌水井長度為L，配置擋水墻，擋水墻底部距井底約0.5D,墻體距離右壁約0.4L,;排污排氣井為正方形,尺寸為1.5D×1.5D.即圖示L2=1.5D.內置擋水墻,擋水墻頂與.上游管頂平齊，墻體距離右壁約0.4L2。
圖7為場地空間較充裕時，流量計所在的管道較長,管道的水平夾角較小，約為5°。圖8則為場地空間較小時的類U型設計，流量計在底部，所在管道的水平夾角約8°~10°,出口夾角為120°~135°。
4總結
1)本文設計的用于換能器安裝的輔尺，結構簡單,便于攜帶，能幫助檢測人員提升管徑測量和換能器定位水平，提高了測量工作效率，并通過現場實驗驗證了該方法良好的使用效果。該工裝的主尺為全鋼材質，重量較大,可進一步研究精簡結構和重量的方法。
2)大口徑流量計的正常工作和現場量值溯源會受到安裝位置和上、下游工況條件的影響.這些問題需要在設計階段就進行考慮并解決,一旦施工完成再改進則成本巨大且不一定能達到預期的效果。本文針對檢測井、流量計上游處理、管道安裝等三個方面提出的設計建議，可為污水處理及水資源計量提供一定的參考。
