渦流量計是近年來才發展起來的一種新型流量?jī)x表，它是利用流體振蕩原理來進行流量測量。該流量計具有以下特點:儀表內無活動部件，使用壽命長;測量精度佳，可達±1%;線性測量范圍寬，壓力損失比傳統差壓式流量計小;安裝方便，維護量小。
流量測量?jī)x表安裝完畢投入使用后，工作人員最關心的是計量精度。渦流量傳感器與流量二次表及壓力變送器、測量元件配合測量空氣時，有時會因接線不當，使得測量不準，有時則是安裝接線完全正確，卻因整個系統問題使得測量不準，有時因運行工沉不合適造成誤差。下面是本人在實踐中遇到的幾個問題，具有一定的代表性。
1存在問題

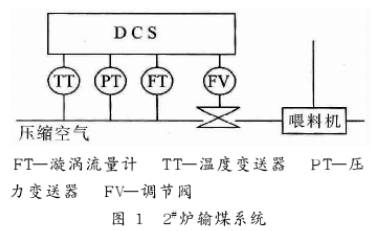

冶煉廠輸煤系統運行幾年來一直很正常(2_爐輸煤系統如圖1所示)，流量計量一直未出現問題，但是2002年9月份情況發生了變化，從DCS流程圖1上看出載煤風流量產生不規則波動，操作工對儀表計量提出異議，懷疑表計不準，要求檢查計量系統。儀表維修人員對現場儀表進行檢查，發現流量計后的調節閥周期性動作，流量卻隨著閥門開度變化成不規則變化。為了進一步準判斷問題所在，在DCS上將控制回路改為手動，手動調節閥門開度，閥門開度100%時，流量為420m2/h,流量穩定;DCS輸出到98%時，現場閥門突然關至70%，流量突然減小至290m/h,至此原因查明，調節閥的開度與DCS輸出不對應。為了解決出現的問題查找調節閥的執行器為等百分比特性而FISHER智能閥門定位器的流量特性選的是等百比，將其選為快開特性，定位器的快開特性與閥門的等百比相疊加，使閥門的流量特性趨于線性特性，把控制回路重投入自動后觀察，流量值基本變化不大，至此問題解決。
由此分析，當流量出現偏差，要多方面找原因，不能單從流量計方面，要全面的分析整個的運行系統.
2解決措施
(1)排除污物對氣體測量的影響表計的配置如圖1所示。由工藝操作條件可知，對載煤風要求操作壓力為0.3MPa常用風量為900m3/h。驗收試車時，流量計運行正常�？墒堑搅�2003年12月24日，因外圍問題，噴槍停用.了4h等再用槍時，載煤風的流量很小，與設定值偏差大，導致下不了槍，到現場檢查，發現調節閥已開至最大，給載煤風流量設定一個假值，槍下到位后能正常燃燒，說明確實是渦街流量計有問題，懷疑是渦街流量計電子板松動，緊固后效果不明顯。拆下流量計檢查發現測量柱前后結了一層厚厚的冰，懷疑可能是因?yàn)楸脑驅е聹y(cè)量問題，清理完重新安裝，通氣體后，測量正常，但發現空氣濕度較大，打開緩沖罐排污閥，排水大約5min.至此，故障徹底查清。根據此事的實際情況，建議采取以下措施:
①根據緩沖罐中存有積水情況，操作人員要定期排水。
②對儀表做好保溫工作。
(2)減少振動對氣體測量的影響冶煉廠鼓風爐混室氧管路上的氧流量采用漩渦流量計，在剛安裝時，工藝人員發現在工況穩定的情況下，流量計示值跳高現象突然發生，測量范圍為02000m3/h正常時用氧量在1400m3/h左右波動，但異常情況發生后，流量示值突然跳到2000m3/h以上并長時間維持此值。經技術人員現場觀察，發現管道有異常的振動，經分析，技術人員認為漩渦流量計屬流體振蕩型儀表，對現場工況有較嚴格的要求，在管道振動的慣性力作用下，產生振蕩干擾，當被測介質流速大時，會使波形失真，干擾脈沖輸出數量。后來對管道采用抑制干擾的措施，以盡量減小振動。目前該流量計運行良好。
事后，技術人員進行分析，達成以下共識:
①流量計定值突然跳高，是由于流體從定常流變?yōu)槊}動流，在脈動流的條件下，不僅漩渦流量計不能適應，示值偏高，就是孔板流量計示值也會偏高;
②脈動流的形成源于管道;
③可采用雙懸臂梁，對稱懸臂梁或絞支架結構等抑制干擾。
綜上所述，當前在漩渦流量計應用中出現的一些問題，多是由于使用不當造成的。只要用戶正確安裝，介質干凈，檢測元件不被臟污介質粘附，漩渦流量計應該說是一種性能優良的流量計儀表，且仍在不斷發展完善中，使它的應用范圍更廣泛，適應環境能力更強，這些優點是其它流量?jī)x表難以比擬的，因此，漩渦流量計具有廣闊的前景。
