摘要：天然氣是一種多組分復雜的混合氣體,其流量的計量過去采用同心直角孔板差壓式流量計測量方式,由于多種因素易引起測量誤差。從智能型渦街流量計簡單的工作原理,使用實例介紹應用渦街流量計測量天然氣流量,提高天然氣計量的精度。
1前言
合成氨裝置進入生產界區的燃料氣和原料氣的流量測量,采用的流量計是節流元件為標準孔板和均速流量管的差壓式流量計。由于天然氣是一種復雜的多組分的氣體混合物,天然氣輸送中夾帶的雜質和水份,常常會造成孔板結碳臟物,均速流量管靜動壓孔堵塞,加之裝置本身的精度低,很難使天然氣的流量測量準確可靠。
智能型渦街流量計(又稱漩渦流量計),是一種新型的.流量儀表,從70年代末出現至今,相維出現了熱敏式壓敏式應力式超聲式電容式等各種形式的儀表,隨著科學技術的日新月異,渦街流量計的發展速度也是非常驚人的。
2渦街流量計測量原理及應用

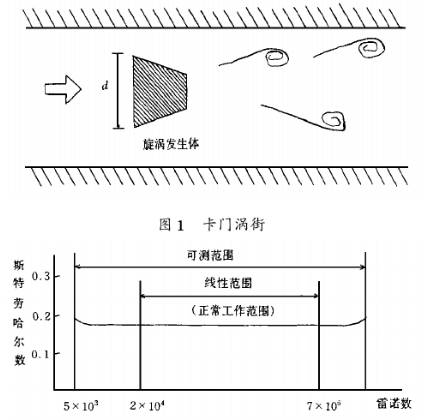

智能型渦街流量計是利用流體力學中卡門渦街的原理制作的一種儀表,其原理如圖1,圖2所示,當在流體流動的管道中放入一個柱體障礙物(漩渦發生體)時,在發生體下游的兩側就會交替地產生漩渦,這些漩渦就是卡門漩渦，也稱卡門渦街。對于渦街流量計,在一定雷諾數范圍內(2×104~7×106)內,下列方程成立:
f=St×v/d
式中
f:發生體一側產生的卡門渦街頻率
St:斯特勞哈爾數(無量綱數)
v:流體的流速
d:漩渦發生體的寬度
St的值與漩渦發生體寬度d和雷諾數Re有關。當雷諾數Re<2×106情況下,St為變數;當Re在2×104~7×106的范圍內,St值基本保持不變,這段范圍為流量計的正常測量范圍。在漩渦發生體寬度d和斯特勞哈爾數St為定值時,漩渦產生的頻率f與流體的平均流速V成正比,因此,可以從漩渦產生的頻率f求出流體的平均流速V。
由于漩渦流量計的管道內插有漩渦發生體,因此在漩渦發生體處的流速與管道內其他部位的平均流速不同,根據流體連續方程:Q=V1A1=V2A2
式中Q:通過流量計的流體流量
A1:流量計管道的載面積.
V1:流量計管道內流體的平均流速
A2:漩渦發生體處管道的截面積
V2:漩渦發生體處管道內流體的平均流速
設:A2/A1=m
當d/D<0.35時，可近似認為:
m=1-1.25d/D
式中d:漩渦發生體寬度
D:流量計管道內徑
整理f=StV/d;Q=V;A2=V2A2；
m=1-1.25d/D;
得到:Q=πD2/4×1/St×d(1-1.25d/D)×f
令:K=1/[πrD2/4.1/St×d(1-1.25d/D)]
則:Q=f/k
式中:K為流量計的流量系數,其物理意義是每升流體的脈沖數。
當流量計的管道內徑D和漩渦發生體寬度d為確定值時,K值隨之而確定。從Q=f/K可知:在一定的雷諾數Re范圍內,流量Q與漩渦的頻率f成線性關系,只要測量出漩渦的頻率f就能求得流過流量計管道流體的體積流量Q。漩渦流量計用一個有壓電元件的傳感器組件來測量交替作用于發生體的應力而產生的漩渦頻率f。

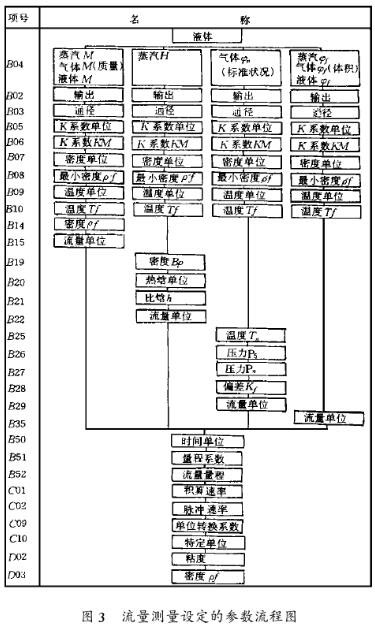

對渦街流量計的安裝要求,與一般孔板流量計的安裝要求有許多相同,流體流向要與流量計標示一致。夾持型渦街流量計,要把儀器的口徑對準鄰近管道的內孔,這一點很重要,否則將影響測量準確。安裝正確無誤后,將流量計的有關參數設置好,即可投入使用。YF100型(E型)YEQFLO(渦街流量計)是一種新穎的智能型流量計,由于功能齊全,該儀表可用標準的遙控通信和現場本機通信,先進的通信功能使你可通過控制室“CTM-XL”或“μXL”操作面板,或用現場顯示器本機手持電腦終端(BT200)來監控運行情況和設定參數。一旦選定要測量的流體后,儀表所要求的僅僅是實際需要的那些參數,并且簡單方便易操作。其主要參數的設置如圖3所示。
從圖3中可以看出,該流量計的測量流體可是液體、氣體和蒸汽,并且可作質量型流量測量,或工作狀況下的體積流量測量與標準狀況下的體積流量測量。
工藝生產上已習慣于用標準狀況下的體積流量來操作和進行物料平衡計算，加之天然氣這種多組分的氣體混合物,質量測量中要求的介質密度和粘度非常確切的數值難于實現,在實際使用上采用了標準狀況氣體體積流量測量的方式。
流量計的測量是基于Q=f/k公式,這里Q是天然氣在實際工作壓力和溫度下的體積流量,換算.到標準狀態下的體積流量應為:
Q棟=P/Pn×(Tn+273.15)/(Tr+273.15)×QvK

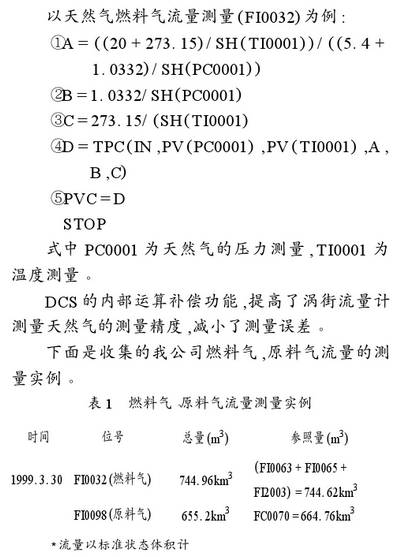

這是普遍應用的測量方法,從上式看,測量的累積是在一定工作時間內的平均溫度和平均壓力折算到標準狀態下的體積,為保證流量累積量的準確,必須進行在線實時溫度壓力測量,是通過DCS內部運算功能來實現其溫度壓力補償?shù)?補償方式為:
3渦街流量計與差壓式流量計的比較，

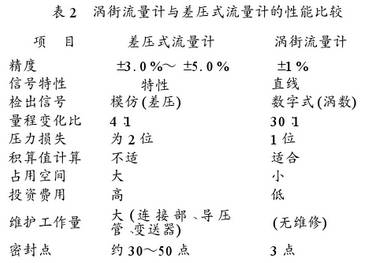

天然氣流量測量,過去全部采用的是孔板取壓,近年選用了渦街流量計測量天然氣流量，表2是渦街流量計與差壓式流量計的主要性能比較,同時表明了為什么要選用渦街流量計來測量天然氣，
智能型渦街流量計結構簡單,檢測元件不接觸介質,可測腐蝕性、較臟介質,無運動件,可靠性高,耐用性強,使用命壽命長，基本上無需維護,在天然氣流量測量上得到了很好的應用,大有全部取代孔板式差壓計測量天然氣的趨勢。但天然氣是一種較為復雜的多組份的氣體,引起測量誤差的因素比較多。加之使用渦街流量計的時間不長,需要收集有關數據,用大量的實際工作去驗證確定,積累經驗,使渦街流量計在計量天然氣上更加準確,更加完善,發揮其全部功能。
