摘要:針對傳統油氣水流量計量?jī)x表檢定裝置存在系統能耗高、部分檢驗設備檢驗效率低、檢驗設備潛能未得到發揮、部分設備存在安全環保缺陷等問題，提出采取油氣水流量計量?jī)x表檢定裝置變頻節能技術改造，加裝水環式真空泵外排水回收利用裝置，以及改進水流量計量?jī)x表檢定裝置工藝流程等節能增效技術措施，并對實施效果和綜合效益作了分析。實踐證明，這些節能技術措施均十分有效。
油田質檢站是質量監督系統的重要工作單元，承擔著油田生產各種計量檢測設備的計量檢定、人廠物資產品質量檢驗、油氣生產各環節質量管理和質量監督、主要能耗設備系統能耗檢測與測試分析等任務，不僅為油田高效精細開發管理提供準確可靠的第一手?jǐn)?shù)據資料，而且為油田高效開發運行管理把好的質量檢驗關提供可靠保障"”。面油氣水流量計量?jī)x表檢定裝置是油田質檢站的主要檢驗設備和耗能設備，如何降低油氣水流量計量?jī)x表檢定過程中的能耗和檢驗成本，提升質量檢驗系統質量效益和工作效率，優化改進檢測檢驗裝置的效率和工作質量，已成為一項重要的研究課題。
1油氣水流量計量?jī)x表檢定裝置存在的問題
油氣水流量計量?jī)x表是油田開發生產過程不可缺少的重要流量計量設備，確保流量計量?jī)x表的計量準確性對油田生產開發具有重要的意義。以某油田仙河地區為例，每年需要對原油流量計、天然氣計量?jī)x表、水表等油田流量計量?jī)x表周期檢驗和新購流量計人廠檢驗多達6000余臺。而傳統油氣水流量計量?jī)x表檢定裝置存在系統能耗高、部分檢驗設備檢驗效率低、檢驗設備潛能未得到發揮、部分設備存在安全環保缺陷等問題。主要體現在以下幾個方面問題:一是油氣水流量計量?jī)x表檢定裝置流量調節過程中存在節流損失問題，增加了每臺流量計的檢驗成本;二是氣表檢定裝置中存在水環式真.空泵冷凝水外排既造成浪費水資源問題，又因水隨意外排對周圍環境產生不利影響，存在潛在的安全環保缺陷;三是水流量標準裝置檢驗效率低，檢驗設備潛能未得到發揮等的問題。
2主要節能措施
2.1油氣流量計量?jī)x表檢定裝置
油流量計量?jī)x表檢定裝置工藝流程中2臺30kW輸油泵電動機配置1臺30kW的變頻節能控制柜。采用一拖二節能控制方式，以實現油流量計量?jī)x表檢定裝置檢定過程中變頻流量調節，避免節流能量損失。
氣流量計量?jī)x表檢定裝置為音速噴嘴氣體流量標準裝置，其主要用能設備為1臺55kW水環式真空泵，采取的主要節能技術措施有:
1)由1臺55kW變頻節能控制柜替代1臺普通控制柜，實現氣流量計量?jī)x表檢定裝置檢定過程中變頻流量調節，避免因人為節流而造成的能量損失。

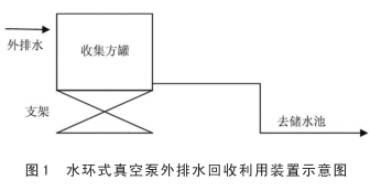

2)加裝水環式真空泵外排水回收利用裝置。采取加裝水環式真空泵外排水回收利用裝置，做到.水環式真空泵外排水回收利用，既做到清潔生產，又節約水資源。圖1為水環式真空泵外排水回收利用裝置示意圖。該裝置主要由容量為1m3的外排水收集方罐、支架和直徑為50mm的鋼管等部分組成。通過加裝1個高架的容量為1m3的外排水收集方罐，方罐底部接口徑為50mm的鋼管，將收集的清水經鋼管直接流人地下貯水池，作為水流量標準裝置用水所需的補水來源，做到循環再利用”。。
2.2水流量計量?jī)x表檢定裝置節能措施
水流量計量?jī)x表檢定裝置節能措施主要有以下兩個方面:
1)加裝變頻節能控制。對水流量計量?jī)x表檢定裝置工藝流程中2臺15kW水泵電動機配置1臺15kW的變頻節能控制柜。采用一拖二節能控制方式，以實現水流量計量?jī)x表檢定裝置檢定過程中變頻流量調節，避免節流能量損失。
2)改進水流量計量?jī)x表檢定裝置工藝流程。通過采取延長被檢表安裝流程直管段(可拆卸短接)，改進被校驗水表檢驗工藝流程和檢驗程序，重新編制計算機檢驗程序，滿足檢驗裝置同時檢驗同型號2臺水表的工作要求，可提升水流量標準裝置檢驗效率60%，減少設備運行時間，達到挖掘檢驗設備潛能，提升檢驗運行效率，降低檢驗成本費用的目的。
3實施效果

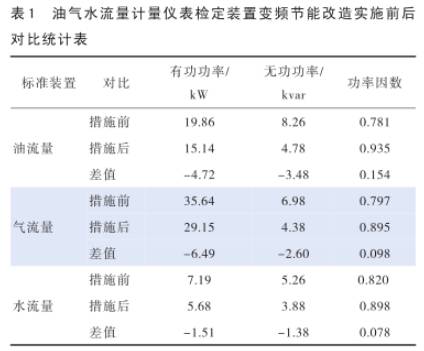

1)油氣水流量計量?jī)x表檢定裝置變頻節能措施實施效果。表1為油氣水流量計量?jī)x表檢定裝置變頻節能改造實施前后對比統計表。
從表1中可以看出，油氣水流量計量?jī)x表檢定裝置實施變頻節能改造后，其有功功率和無功功率均有不同程度的下降，電動機功率因數均有不同程度提升。其中油流量標準裝置有功功率下降了4.72kW，無功功率下降了3.48kvar，功率因數提升了0.154;氣流量標準裝置有功功率下降了6.49kW,無功功率下降了2.60kvar,功率因數提升了0.098;水流量標準裝置有功功率”下降了1.51kW，無功功率下降了1.38kvar,功率因數提升了0.078。實現了油氣水流量計量?jī)x表檢定裝置軟啟動和生產運行參數的變頻調節，達到了節能降耗的目的，取得了良好的節能技術改造效果。
2)加裝水環式真空泵外排水回收利用裝置實施效果。通過加裝水環式真空泵外排水回收利用裝置，安裝高架外排水收集方罐后流人貯水池，實現了水環式真空泵外排水回收利用，年節約水資源量約30m3,并實現水資源的循環再利用。
3)改進水流量計量?jī)x表檢定裝置工藝流程實.施效果。滿足檢驗裝置同時檢驗同型號2臺水表的工作要求，可提升水流量標準裝置檢驗效率60%,降低了單臺水表檢驗費用成本25元。
4效益評價分析
1)節約電費效益。油氣水流量標準裝置按年有效運行時間30天、60天和90天計算，則年總節約電量可達16005.6kWh。每千瓦時電費按0.65元計算，則可實現年節電費用10403.64元。
2)節約水資源費用。采取節能技術措施實施后，可累計實現年節約水資源30m’，按工業用水.每立方米10元價格計算，則每年節省水資源費用300元。
3)減少水表檢驗成本費用。年檢驗水表4000臺，每臺水表平均減少檢驗成本30元，則年可減少水表檢驗成本費用12萬元。
4)節能減排效益。按照節約1kWh電能減排0.997kgCO，即減少0.272kg碳排放計算，則采取節能技術改造揩施實施后每年可減少碳排放4353.52kg。
5)減輕了員工勞動節強度。應用變頻節能控制裝置后，不僅極大地方便了油氣水流量標準裝置流量參數調節，而且設備安全可靠性好，運行機制故障少，減輕了工人的勞動強度，節省管理成本及費用，具有可觀的經濟效益。
5.結語
提質增效、節能降耗和提高效率是企業永恒的主題，也是企業肩負的一種社會責任45。實踐證明，采取油氣水流量計量?jī)x表檢定裝置變頻節能技術改造，加裝水環式真空泵外排水回收利用裝置，以及改進水流量計量?jī)x表檢定裝置工藝流程等節能增效技術措施，能有效降低油氣水流量計量?jī)x表檢定裝置的能耗，實現軟啟動和生產運行參數的變頻調節，實現水環式真空泵外排水回收利用，提升水流量標準裝置檢驗效率，減少檢驗設備運行時間,降低單臺水表檢驗費用，具有良好的推廣應用價值。
