摘要:采油廠稠油處理站之前使用的是羅茨流量計,每年校檢都要拆裝,前端的過濾器也經常堵塞,造成原油計量方面的誤差較大。2015年改用楔型流量計以來,避免了拆裝送檢和過濾器堵塞的問題，大大提高了計量的準確性采油一廠第一集中處理站稠油處理站承擔著紅淺一線、紅淺線、紅-六線和罐車?yán)偷脑陀?jì)量任務,計量任務的完成主要依靠流量計的計量示值,而流量計工作性能好壞、計量準確性、員工抄錄數據的正確性等因素,是關系著采油隊生產任務的完成與否的關鍵因素�，F(xiàn)場使用的表頭式轉子流量計和流量計前端配套的過濾器,常會因大布、手套等雜物和泥沙、石蠟等發生-卡堵.零配件磨損等現象,都要及時維修造成無法計量流量;還有流量計每年需拆卸送檢長達十幾天無法計量原油產量,諸如此類的問題，導致各線屢屢發生原油產量在計量方面存在一定的誤差。
1確定解決問題的方案
通過現場摸排,發現過濾器堵塞、表頭部分卡堵是影響計量準確性的主要原因,要消除此類問題,最好的解決辦法就是更換流量計。查閱了國內使用較為廣泛的孔板流量計、刮板流量計、文丘里管流量計等的資料,這些流量計對于高凝固點、高粘度的原油都存在或多或少的問題,經過可行性研究、比對之后，最終確定改用適合于高凝固點、高粘度的楔型流量計。
2楔型流量計簡介
2015年3月,稠油處理站首先將罐車?yán)途�所用的流量計更換成楔型流量計,經過3個月的試運行,發現清過濾器、維護保養流量計的次數由以往的每周至少1次明顯減少為平均每月少于1次,統計的原油產量數據也表明:計量準確性大幅度提高。隨后，將紅淺一線、紅淺線和紅一六線的流量計全部換成了楔型流量計。
2.1楔型流量計的測量原理

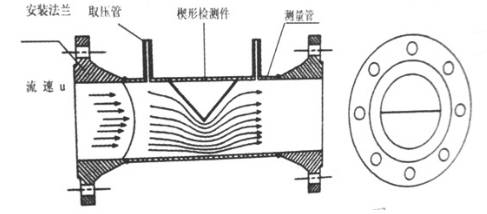

楔型流量計主要根據伯努利公式,利用流體在流動過程中遵守能量守恒定律,在楔型塊兩側產生靜壓力差,壓差與流量的平方成正比的原理來進行流量的測量。如圖1所示。
2.2楔型流量計的結構
楔型流量計由楔型流量傳感器、三閥組、差壓變送器、人工智能流量運算單元等組成。
2.3楔型流量計的工作原理
當流體通過楔形孔板時,在其上、下游可以測到流體的壓力差,經過差壓變送器轉變成4--20mA的電流信號輸出,然后人工智能流量運算單元進行處理后，顯示出測量的流量值，最后經過電纜遠傳到中控室的電腦上。

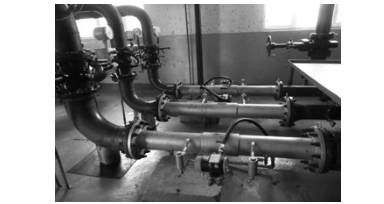

3現場使用效果
楔型流量計是一種新型的差壓式流量計,基本上解決了稠油、瀝青.石蠟油等各種高粘度液體的計量準確性方面的難題。使用楔型流量計的過程中，專業檢測人員每年到現場進行在線校檢,無需拆裝,不影響流量計的實時測量,也減輕了維修班員工拆裝流量計的工作強度;測量數據通過電纜遠傳至中控室電腦上,崗位員工可實時監控流量計的運行情況，若發現異常情況及時匯報,第-時間處理,大大縮短了巡檢、發現問題、確認.再維修的時間;楔型流量計兩端用法蘭直接與管線連接，無需安裝過濾器,減少了日常維護和清過濾器的工作量,也降低了清過濾器造成的計量誤差。
楔型流量計的優點主要表現在以下幾個方面:
3.1安裝方便、簡單,計量準確性高。
楔型流量計通過法蘭連接、安裝.使用后,由于測量數據遠傳至中控室電腦上,崗位員工只需定時巡檢設備設施完好,每日三次抄錄累計數據與電腦數據進行比對,確認誤差在規定范圍內,與以往每小時抄錄數據相比,員工的巡檢次數大為減少;而流量計自帶清洗功能,避免了泥沙.雜物卡堵等問題而引發的無法計量現象,提高了計量的準確性。
3.2運行穩定,降低員工的管理難度。
楔型流量計在長期的運行中,一直處于穩定運行狀態，且計量準確性高。相對于之前的表頭式轉子流量計平均每月都需維修而言,既節約了成本,又提高了安全生產系數,降低了員工的管理難度。
3.3瞬時流量數據遠傳，自動化程度高
現場流量計的瞬時流量遠傳至中控室,輔以趨勢變化的曲線圖,監屏工實時監測流量變化,能夠及時發現異常、及時匯報、及時處理，既保證流量計的正常運行,又減少員工巡檢次數,提高勞動效率。
4結語
楔型流量計在稠油處理站一年多的運行表明，楔型流量計計量準確性高、維修次數少、運行穩定、遠傳實時監控生產參數等優點,對于稠油較為適用。一年多的使用過程中,也發現了不足之處,就是引壓部分管線較細、拐彎較多,偶爾會發生堵塞。但從總體.上來看,楔型流量計無需拆裝、減少了維修次數,避免清過濾器、降低了員工的勞動強度，也減少了員工的操作風險，節約了成本開支,在稠油處理站使用效果良好。
