摘要：針對生產現場工藝過程復雜，使用的流量測量儀表品種多樣，從現場常用流量量儀表的應用、維護及故障處理進行分析，以保證公司長周期生產的運行。
1流量測量儀表概述
流量是化工生產中重要的工藝參數,流量測量是能源消耗和產品計量的重要手段,流體流量的儀表統稱為流量計或流量表。流量計是工業測量中重要的儀表之一。隨著工業生產的發展，對流量測量的精度和范圍的要求越來越高,流量測量技術日新月異。為了適應各種用途，各種類型的流量計相繼問世，目前已投入使用的流量計已超過100種。而流量測量應用最廣:泛的是節流式流量儀表,如標準孔板是流量儀表的重要品種，特別在高壓天然氣流量測量中常規孔板幾乎是唯.一的選擇。
2現場流量測量儀表的應用及故障處理
現場流量測量儀表有節流裝置(含孔板、文丘里管、楔形流量計、彎管流量計,以下簡稱節流裝置)、轉子流量計、電磁流量計、渦街流量計、阿牛巴流量計、畢托巴流量計、超聲波流量計、質量流量計。
介紹現場常用的節流裝置、渦街流量計、超聲波流量計應用及故障處理。
2.1節流裝置
2.1.1應用

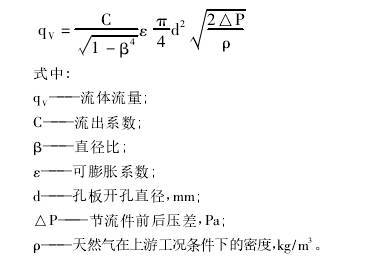

節流裝置是屬于力學原理的儀表,基于伯努利方程(能量守恒定律)和流動連續性方程(質量守恒定律)設計而成。當充滿管道的流體流經節流件時，流體將在節流件處形成局部收縮,因而流.速增加，靜壓力降低，于是在節流件前后便產生了壓差。流體流量愈大,產生的壓差Δp愈大,該壓差Δp與流過的流體流量qv之間有確定的數值關系，其流量方程見下式。
節流件形式較多,常用的標準型節流件有標準孔板、標準噴嘴、經典文丘里管、文丘里噴嘴等，非標準型節流件有雙重孔板、偏心孔板、圓缺孔板、內藏孔板、楔形孔板、多孔孔板、彎管等。

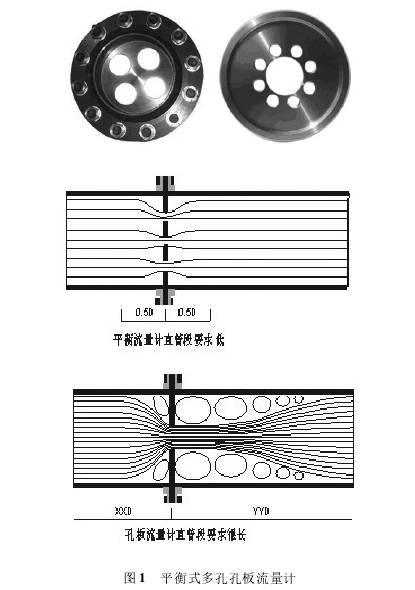

在料結構調整項目項目中采用了平衡式多孔孔板流量計，是按國標GB2624在標準孔板和流動調整器上的一種新型節流式流量傳感器。具有測量精度高、直管段要求短、量程比寬、永久壓力損失低、耐臟污不易堵等特點。
2.1.2常見故障原因與處理
(1)流量偏低
1)孔板裝反，重新安裝正確;
2)法蘭取壓孔板取壓孔尺寸過大，重新鉆孔或更換取壓法蘭;
3)孔板入口直角邊緣變鈍、破損，更換新孔板;
4)直管段內壁結垢、銹蝕嚴重，對管道內壁除銹、光潔處理;
5)孔板銳孔內表面有個別傷痕和毛刺，用細油石逐個磨平，使銳孔邊緣尖銳,孔板圓柱形內表面光滑;
6)孔板孔徑有外來物，清潔處理;
7)正取壓孔有堵塞現象,疏通取壓孔;
8)有脈動流現象，消除脈動流，或重新選擇安裝位置。.
(2)流量偏高
1)負取壓孔有堵塞現象，疏通取壓孔;
2)孔板上游端面粗糙，光潔處理或更換孔板;
3)孔板上游有外來沉積物，吹除清潔;
4)孔板加工厚度超過規定值，重新按規定加工孔板;
5)節流件上游直管段長度不足，加長上游直管段，或加裝流動整流器;
6)流速過低，節流裝置不適合,重新選型。
(3)流量不準
1)孔板安裝不同心，重新安裝,使偏心度符合要求;
2)孔板彎曲，更換新孔板;
3)密封墊片內孔未按尺寸加工,墊片突入管道內，干擾流體穩定流動,按尺寸重新加工墊片。
2.2渦街流量計
2.2.1應用

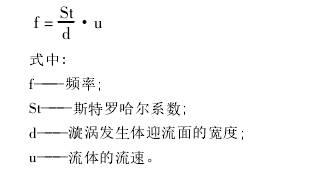

當流體中插入柱型物體時，會在柱型物體兩側交替地產生有規則的旋渦，該旋渦在柱體的側后方產生、分開、形成漩渦列，通常稱作卡門渦街，當滿足h/l=0.281(h為渦街的寬度,1為同側兩個旋渦之間的距離)時，所產生的卡門旋渦是穩.定的，而且產生單列的旋渦的頻率f與漩渦發生體迎流面的寬度d和流體的流速u有如下式的關系:
旋渦的頻率與流體的流速成正比,它幾乎不受流體的溫度、壓力、成份、密度及粘度的影響。因，此,測出頻率的高低就能得知流量的大小。
2.2.2常 見故障與處理
(1)顯示儀表不工作
1)儀表電源插頭接觸不好，重新插好接頭座;
2)保險燒壞，更換保險絲。
(2)瞬時顯示無指示.
1)顯示儀表斷線或損壞，更換相同備件;
2) F/I 變換單元故障，檢修更換F/I變換單元;
3)顯示儀表前放單元故障，檢修更換相應元器件;
4)漩渦變送器無輸出信號,檢修或更換變送器。
(3)流量累積計數器不動作.
1)計數器字輪機構不靈活或卡死,清洗計數器齒輪或更換計數器;
2)計數器線圈斷,重新繞制線圈或更換相同備件;
3)系數設定和編程器組件電路故障，檢修相應組件電路或更換相應元部件;
4)漩渦變送器無輸出，檢修或更換變送單元;
5)顯示表前放組件電路故障，檢修相應組件電路或更換相應元部件。
(4)漩渦變送器無信號輸出
1)變送器未得到24V DC電源,檢修顯示儀表的24V DC供電單元;
2)變送器接線端子松脫或斷線，重新緊固端子螺絲或重新接線;
3)變送器放大器故障，檢修相應部件或更換相應備件;
4)渦街信號檢測器損壞，更換相應部件;
5)漩渦發生體結垢,清洗漩渦發生體。
(5)漩渦變送器輸出信號不穩
1)漩渦發生體和儀表測量管結垢或阻塞,清洗變送器;
2)變送器各放大器插件接觸不良，清洗插頭及插座，重新插好組件板;
3)工藝介質未充滿測量管或測量介質內有氣相物料,查工藝原因。.
2.3超聲波流量計
2.3.1應用
超聲波流量計按照測量原理分類有傳播時間法、多普勒效應法、波束偏移法、相關法和噪聲法等，其中應用最廣泛的是傳播時間法，而在傳播時間法中根據測量具體參數不同,又分為時差法、相.位差法和頻差法。

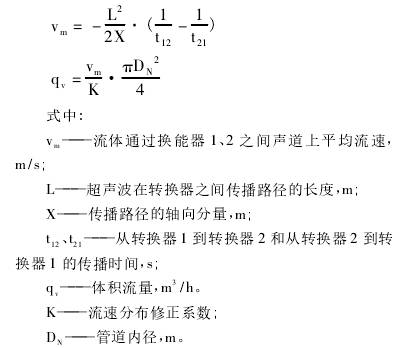

時差法超聲波流量計:在逆流中傳輸所需時間比順流傳輸時間長，因此,只要在相距一定距離.處分別放置兩組超聲波發生器與接收器，同時向順逆流方向發射超聲波,接收器就可測出與流速.V。成正比的時差Ot,由時差便可求出流速和流.n量q，見下式:
2.3.2常 見故障與處理
(1)接收信號幅度小，儀表不能正常工作.
1)液體流體中含懸浮固體顆粒較多，處理掉懸浮固體顆粒,或改型;
2)管道襯里或結垢較厚,進行清除，或把換能器移至能保證儀表正常的位置，也可改選頻率.適合的換能器;
3)安裝方式不適合,選用Z法安裝探頭;
4)換能器自身衰減,更換;
5)換能器之間距離不準確，重新計算、準確安裝;
6)外夾式換能器因松動或外力而發生位移，復位后鎖緊夾具;
7)外夾式換能器與管壁耦合不良，仔細選擇管道致密部分并充分打磨光亮，涂抹充分的藕合.劑安裝;
8)轉換器未做好增益調節,調大增益。
(2)符合安裝條件,管道很新,材質好,接收不到信號
1)確認管道參數未正確設置,重新設置參數;
2)安裝方法不正確，重新安裝;
3)連接線接觸不好，重新接線;
4)耦合劑涂抹不充分,新涂耦合劑;
5)管道中未充滿流體，重新選擇安裝位置;
6)未按照要求的安裝距離安裝探頭，重新安裝探頭;
7)探頭安裝方向錯誤，重新安裝探頭。
(3)接收信號有間斷,有較大固體顆粒、雜物、水生物或氣泡混入
過濾、沉淀、清除或消氣。
(4)噪聲過大,儀表不能正常工作
1)有噪聲干擾，調小增益、良好接地或避開干擾源;
2)儀表自身抗干擾性能差，選用抗干擾能力強的儀表。
(5)有接收信號，但無流量顯示
1)轉換器聲程門全關或設定不對重新正確設定;
2)轉換器硬件故障與制造廠聯系。
(6)正向流量顯示“-”號
上、下游換能器的信號電纜接反,正確接線。
(7)流量顯示變化太大
1)直管段長度太短引起流動不穩，加長直管段，或加裝流動調整器;
2)外夾式換能器安裝位置不正確或產生滑移，正確安裝后鎖緊夾具;
3)外夾式換能器與管壁偶合不良，重新涂耦合劑;
4)同“噪聲過大，儀表不能正常工作”，同“噪.聲過大,儀表不能正常工作”。
(8)溢出
1)同“流量顯示變化太大”;
2)實際流量超過設定的最大流量，重新正確設定最大流量。
(9)流量顯示正確，但累計脈沖輸出錯誤單位體積脈沖設定不正確，重新正確設定。
(10)流量顯示誤差較大
1)流速變小超出修正范圍,正常現象;
2)溫度變化范圍太大，修正;
3)直管段長度不足，加長直管段,或加裝流動調整器;
4)管壁結垢變厚,按結垢厚度重新標定;
5)泥沙沉積管底,標定修正或清理;
6)外夾式換能器之.間距離不準確、安裝不正確或產生位移，重新計算、正確安裝后鎖緊夾具;
7)儀表標定系數誤差較大,重新標定;
8)有噪聲干擾，調小增益、良好接地或避開干擾源。
(11)流體停止時流量顯示不歸零，有對流或泄漏，正常現象.
1)有噪聲干擾，調小增益、良好接地或避開干擾源;
2)沒有設定小流量切除或設定值太小，重新設定小流量切除。
