[摘要]電磁流量計以其優良的性能廣泛應用于各行各業，但是由于其原理特性，尤其是勵磁電流的存在，限制了其在煤礦、選礦等安全要求較高場所的應用。本文介紹一種礦用防爆電磁流量計的本質安全勵磁電路.
1.引言
　　在測流儀表行業，電磁流量計具有精度高、穩定性好、量程比寬、無壓損等優點，廣泛應用于石油、化工、冶金、電力、給排水等領域。然而，由于煤礦安全性的特殊要求，目前可用于煤礦井下的電磁流量計在國內尚屬空白。
2.電磁流量計工作原理

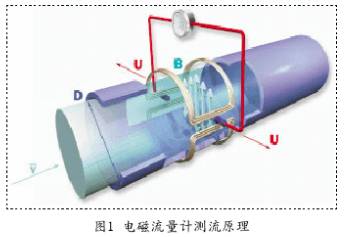

　　電磁流量計根據法拉第電磁感應定律工作，測量管內無阻流部件，用于測量單相或多相導電流體流量。當導電流體在磁場中運動時，將在流體兩側產生感應電勢，其大小與流速成正比，據此可測流量值，如圖1所示。

據電磁感應定律:導電流體在磁場中切割磁力線時，產生感應電動勢的大小為:
U=BDV:
B一磁場密度(T)
D一管徑
V一流速(m/s)
流體流量為:
Q=3600XVxSm/h
式中:S一管道截面積(m°)
則:
Q=3600XUXS/(BD)m%/h
　　其中B、D、S為常量，流量與感應電動.勢U成正比關系，因此，測得感應電動勢U,即可得到流體流量。

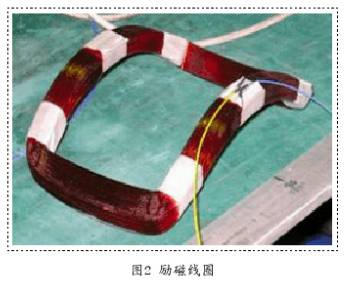

　　由此可見，電磁流量計正常運行需要有穩定的磁場，而磁場正是靠傳感器線圈內的勵磁電流來產生的。勵磁線圈如圖2所示。

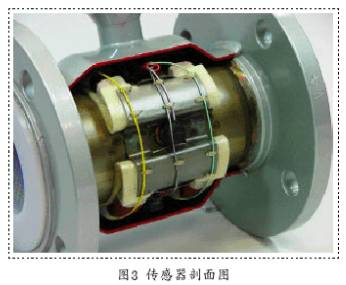

　　一對線圈對稱安裝在傳感器正對的兩側，以產生均勻的磁場，傳感器剖面圖如圖3所示

3.礦用儀表的安全性要求
　　對于礦用電氣產品，其防爆安全性至關重要。目前，我國防爆電氣產品的類型主要以隔爆型和本質安全型為主;并且只有本安.設備能夠用在0區危險場所[]。礦用本質安全型產品要做本質安全性能檢驗，其中本安火花試驗是最重要的檢驗項目之一。當電路發生通斷時，會以火花形式釋放能量。能量大于某一臨界值時，便會點燃爆炸性氣體混合物，從而引發爆炸。本安設計就是要控制電路產生的電火花能量，從而實現電路的本質安全。本質安全電路要求在正常工作和故障狀態下都必須是安全的，所產生的電火花均不足以點燃周圍環境中的爆炸性混合氣體。
4.電磁流量計本安勵磁電路
　　電磁流量計傳感器勵磁電流是產生電火花的危險源，電磁流量計要用于井下，首先得勵磁電路達到本質安全要求。

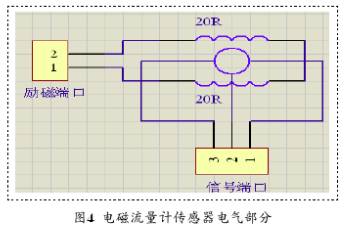

　　電磁流量計傳感器電氣部分由2個線圈組成，如圖4.

　　其電參數主要是電阻和電感，電阻值為40-600(兩線圈串聯)，電感量為100-300mH，其中電感量是危險源所在。當電流.流過電感線圈時，在線圈內部會產生磁場，磁場貯存能量，當電路斷開時，儲存在線圈中的能量就會以火花的形式釋放出來，應此必須吸收或泄放線圈的貯能才能達到本安的要求。

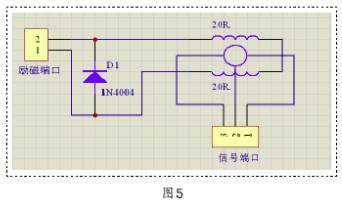

　　在線圈兩端并聯緒流支路，以泄放線圈儲存的磁場能，降低通斷時的電火花能量。如圖5所示。

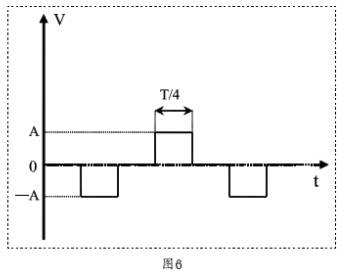

　　在正常狀態，它不影響電路工作，當電路斷開時，它與線圈組成泄放回路，將電壓鉗位在二極管正向?qū)�通壓�?0.7V左右)但是，簡單的緒流二極管只適用于直流電路，即單向電流情況。為了避免電極極化現象和消除市電噪聲干擾，電磁流量計需采用.低頻矩形波勵磁，因此勵磁信號是周期性雙向電流，如圖6所示。

　　因此，傳統的普通二極管無法滿足應用。
　　這里，采用一種新型的瞬態電壓抑制器(TransientVo1tageSuppressor)，簡稱TVS管。TVS管是在穩壓管工藝基礎上發展起來的一種新型電子元件，當TVS管兩端產生瞬間的高壓沖擊時，它能以極高的速度(最高達1/101秒)驟然降低阻抗為導通狀態，吸收電流，泄放能量。它的特點是:響應速度快(ps級)、鉗位精準(0.1V)、泄放能里強(幾A到幾百，最重要的一點，它可以實現雙向鉗位泄放，滿足我們雙向勵磁的要求，不影響電磁流量計正常工作并起到抑制火花作用。如圖7所示。

　　在激磁電流是125mA，線圈電阻為452.情況下，線圈工作電壓為5.625V，選用6.8V雙向TVS管P6KE6.8CA做泄放回路，其反應速度快，開關延遲約為lps，鉗位正確有效抑制了能量外泄.

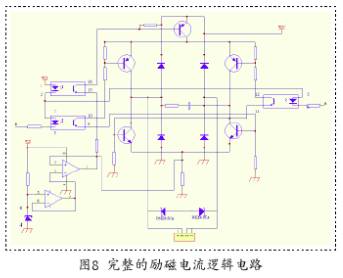

完整的勵磁電流邏輯電路如圖8所示。

　　此電路通過了國家安全生產礦用設備檢測檢驗中心防爆站并聯、串聯、短路、斷路等安全實驗測試，達到本質安全標準。
5.結束語
　　防爆電磁流量計在本安電路設計中應用電容或電感等貯能器件時，在滿足電路正常功能的情況.下，提供有效的保護措施，限制能量輸出并提供能量泄放回路，以降低發生短路、斷路時的電火花能量，從而達到本質安全。
