電磁流量計勵磁線圈優化
發布時間:2019-12-19

摘要:從勵磁線圈作用場的權重函數出發,按照磁通密度沿中軸線分布的均勻度、沿測量管軸方向分布的均勻度和整個空間分布的均勻度3個指標,確定最佳的勵磁線圈形狀。在用料以及勵磁條件相同的情況下,對不同形狀勵磁線圈產生的感應電動勢與被測液體的流速以及管道中液面高度的關系進行仿真分析。研究結果表明:圓形貼管壁的線圈勵磁磁場均勻度最佳。實際應用中,要根據被測液體在管道中液面高度的狀態選擇最佳的勵磁線圈形狀。
  電磁流量計是工業過程參數測量中廣泛應用的一-種流量?jī)x表,具有結構簡單,流量測量不受流體的密度、溫度、壓力、黏性等影響,測量范圍大,原理上是線性的且測量精度高,使用可靠,維護簡單等特點0-1。但是,傳統的電磁流量計由于系統本身結構的限制,監測到的信息量有限,使測量精度受到限制。由于勵磁線圈有限長,使得勵磁磁場不均勻,同時會在管道軸向平面內產生渦流,流體中電渦流的存在不可避免地影響測量精度。勵磁系統的優化,是在相同的勵磁條件下使得勵磁磁場的強度和磁場均勻性增強。電磁流量計電極兩端測量電壓的計算公式如下:

其中:下標a和b代表電極兩端:a為測量管半徑;v為流體速度:B為磁感應強度:W為權函數。當B和流體速度v都是常數,權函數W為1時,式(1)化為:

  但實際上,管道中的流體流動時,電極兩端的電壓是由流體微元進行切割磁力線的運動產生。B和v都是與位置x,y和z有關的函數,而且每個微元對U山的貢獻(權重函數)不--樣。若不考慮權重函數,要保持磁場B沿z軸分布均勻,須采用軸長足夠長的勵磁線圈,這在實際應用中難以實現,電磁流量計正在向非均勻方向發展,因此,必須要考慮權重函數。
權重函數是一一個與磁場分布和速度分布無關,僅與測量管尺寸、電極的幾何形狀、流體的性質有關的空間函數。SHERCLIFFPI給出了二維平面上權重函數分布表達式為

  上述權重函數的分布只有在管道和電極無限長時成立,很難在實際中應用。BEVIR將二維權重函數分布擴展到三維中,得出了三維權重矢量分布凹。將式(3)分解成坐標軸分量的形式,得

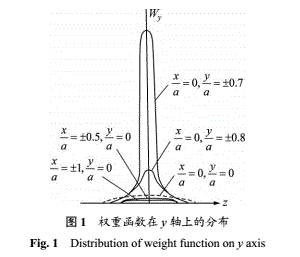

  w,沿管軸z方向的分布情況如圖1所示。從圖1可知:w,隨著離開電極所在截面的距離增大而迅速衰減,當距離z>0.25D(D為管道直徑)時,w,實際上達到0。這說明在離電極平面較遠處的管內空間,流體產生的感應電勢對電極間的輸出信號基本上沒有貢獻中。因此,只須保證磁場在士0.25D范圍內在--定程度上保持均勻,即可近似為均勻磁場。這樣,勵磁線圈和傳感器長度都可以縮短,從而使整個傳感器的周長和體積大大縮小,質量也大大減輕;跈重函數,可以在comsol軟件中進行勵磁線圈的模擬仿真,以便對各種線圈進行對比分析。

1勵磁線圈的形狀及磁場仿真
1.1應用背景
  工業應用中,被測液體的流速范圍一般在0.3~2.0m/s,電極兩端的感應電動勢最大50.00mV,最小0.10mV,這樣的信號非常弱,還要考慮噪聲的干擾,有時噪聲幅值甚至?xí)^(guò)被測信號的幅值[5-8。傳統的電磁流量計很難達到比較高的測量精度。為了提高測量的精度就要盡量增強勵磁磁場的強度以及磁場的均勻性,使得電極兩端的感應電動勢增強1-11。在同樣的勵磁條件以及線圈用料相同的情況下,可以繞制成多種形狀的勵磁線圈,通過比較產生的磁場均勻性以及磁場強度,可以選出最佳的勵磁線圈形狀。
1.23種形狀勵磁線圈磁場仿真

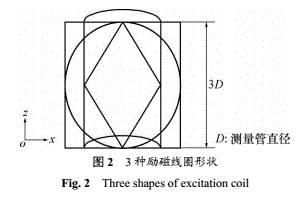

  勵磁線圈的形狀常見的有圓形、菱形和馬鞍形3種。對相同用料下不同形狀勵磁線圈產生的磁場的強度以及均勻度進行仿真比較。3種勵磁線圈的形狀如圖2所示。

  為保證用料相同,以圓形的周長為1m,按比例繞制馬鞍形和菱形的線圈。將馬鞍形、圓形和菱形線圈分別貼到管壁上,令線圈軸向長度與用料相同,且被測液體流速均為lm/s。其中,具體仿真參數設置如下:
1)管道參數。管道直徑為100mm,管壁厚度為10mm,,管道長度為220mm.
2)線圈參數。線圈寬度厚度為10mm,線圈軸長為150mm。
3)勵磁參數。圓形線圈為200匝,菱形為273匝,馬鞍形為185匝,勵磁電流為1A.

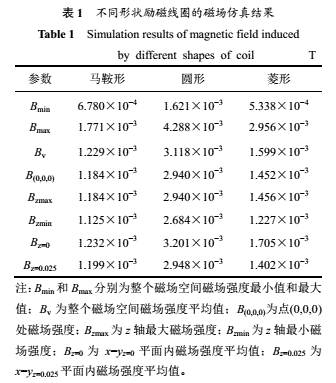

所得的仿真結果如表I所示。

1.3數據分析

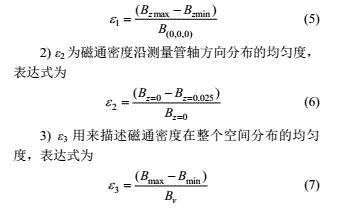

  為了對仿真結果進行分析對比,定義了3個指標8,82和3。
1)ε為磁通密度沿中軸線分布的均勻度,表達式為

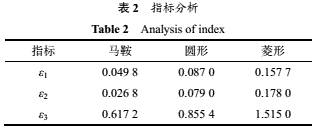

  表1所示為在勵磁線圈軸向長度相同、用料相同及勵磁條件相同下進行仿真所得結果。對3種線圈的磁場進行計算,各自對應的3個指標ε,e2和83如表2所示。.
結合表1與表2,分析可得:

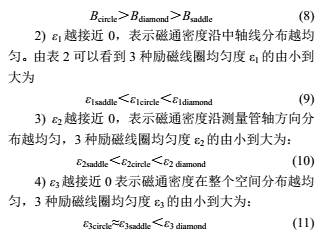

1)圓形,菱形線圈產生磁場磁通密度較大,馬鞍形相對較小。磁通密度由大到小為


綜上可以得出如下結論:
1)結合表1所得數據,分別從磁通密度和磁場均勻度2個方面進行比較分析,可以看出圓形勵磁線圈的勵磁效果最好。
2)圓形和馬鞍形線圈產生的勵磁磁場的磁通密度沿中軸線分布較均勻:馬鞍形線產生的勵磁磁場的圈磁通密度沿測量管軸方向分布較均勻:圓形線圈產生的勵磁磁場的磁通密度在整個空間分布較均勻;而菱形線圈產生的勵磁磁場的磁通密度沿各個方向都最不均勻。
  綜上所述,圓形勵磁線圈的勵磁磯場均勻度最好。在條件相同情況下,計算利用圓形線圈勵磁的測量精度比傳統的馬鞍形線圈勵磁的測量精度提高了10.3%。
2感應電動勢與被測液體流速及液面高度的關系
2.1應用背景
  在實際工程應用中,電磁流量計管道中的被測液體不能保證總是處于滿管的狀態,液體的流速也不斷變化。傳統的流量計是按照始終保持滿管并且流速不變的前提計算流體流量,這對電磁流量計的測量精度有很大影響12-131。隨著管道中被測液體高度以及流速的變化,線圈兩端產生的感應電動勢會隨之改變4,這種變化是否是線性的需要分析,然后根據對應關系進行相應的線圈形狀的選擇。最近,電磁流量計的研究又出現了一些引人注目的新成果,如部分流管和錐形管內流量計15-19。
2.23種線圈感應電動勢線性度分析
  對于3種形狀的線圈,在用料相同,勵磁情況相同的情況下,分別仿真其在不同流速及不同液面高度的情況下的感應電動勢。

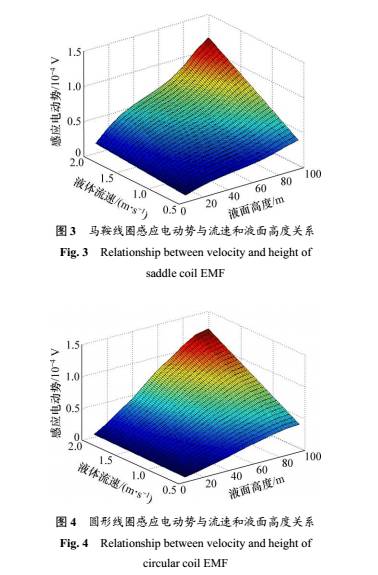

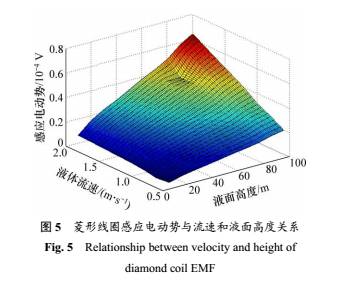

以圓形線圈(254匝)為基準,保證用料相同,馬鞍(200匝),菱形(238匝),勵磁電流為1A,線圈軸向長度D為100mm,管道口徑為100mm。流速范圍為0.6~2m/s,液面高度為10~100mm。利用comsol進行仿真,對所得數據利用matlab進行繪制,結果分別如圖2~4所示。,

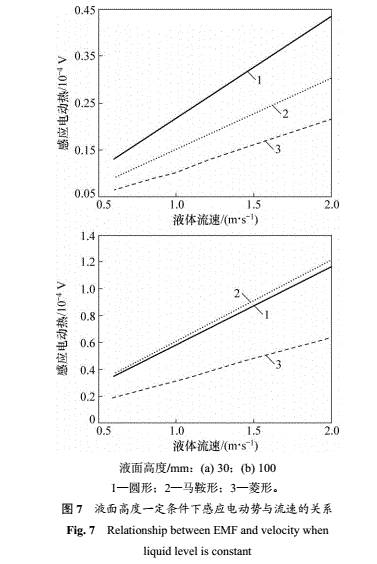

  通過對仿真數據及matlab圖的分析可以看出:不.同形狀的線圈感應電動勢與流速和液面高度不呈線性變化。在流速確定的條件下,對感應電動勢和液面高度的關系,以及在液面高度確定的條件下感應電動勢與流速的關系進行仿真分析,確定出不同條件下感應電動勢的關系。仿真結果如圖6和圖7所示。

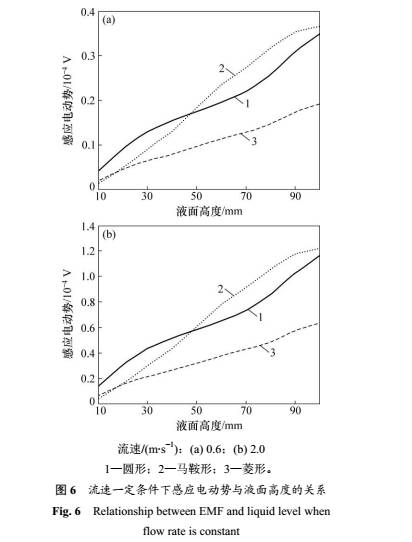

  由圖6可見:感應電動勢與液面高度呈非線性關系。沒有一種勵磁線圈形式對于所有的流動狀態都最優。當液面高度低于管徑的一-半(50mm)時,圓形線



  圈產生的感應電動勢最大:當液面高度超過管徑的--半時,馬鞍形線圈產生的感應電動勢最大。由圖7可見:感應電動勢與流速的關系呈線性關系,同時,也說明了滿管時馬鞍形線圈感應電動勢大,低于半管時圓形線圈產生的感應電動勢大。因此,在實際應用中,應該根據被測液體長時間所處的液面高度選擇最佳的勵磁線圈形狀,從而獲得盡可能大的感應電動勢并節約經濟成本,消除噪聲對測量信號的影響。
3總結
1)電磁流量激勵磁系統的設計原則是管道截面內的激勵磁場分布盡可能均勻,管道內的磁場沿管道軸線的分布盡量均勻,并且要盡量提高磁場強度。
2)在條件相同情況下(管道直徑為100mm,勵磁電流為IA),圓形勵磁線圈(線圈寬度厚度為10mm,線圈軸長為150mm)的勵磁磁場均勻度最好。所得到結果對于電磁流量計的設計和開發具有一定的參考和應用價值。
