摘 要：針對化工企業流量儀表選型困難的問題，介紹了旋進流量計與轉子流量計的工作原理，并將這兩種流量計進行了特性對比，得出了在中小管徑中含顆粒物的化工介質、密度發生變化的介質工況下，旋進流量計比轉子流量計更有優勢的結論。
0 引言
　　在化工企業中，流量儀表在生產過程控制、能源計量等活動中是非常重要的測量設備，它的選型和配置是否合理將直接影響化工運行效率和產品質量。因此，針對不同的測量目的、實際工況、介質參數等，儀表的配置選型非常重要。
由于儀表種類繁多，儀表選型要依據測量介質、儀表工作特性進行綜合考慮，結合現場經驗設計有效的解決方案。通常情況下，選用沒有運動部件的流量儀表，這種儀表在現場使用中更穩定、更可靠。結合筆者多年的現場使用情況得出以下結論：在中小管徑中，含顆粒物的化工介質、密度發生變化的介質在流量儀表的使用效果上，旋進流量計比轉子流量計更有優勢。
1 測量原理
1.1 旋進流量計（旋進旋渦流量計）

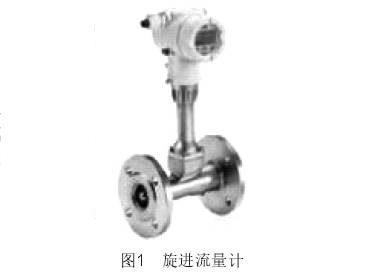

　　旋進流量計（圖1）原理上屬于流體振動速度型流量計，它是在流量計內部植入一個起旋器，當流體通過起旋器后迫使流體沿軸旋轉并形成漩渦流，旋轉的中心形成渦核，渦核在回流作用下形成二次螺旋形旋轉。這種二次旋轉的頻率與流量呈正比，流量計形狀設計合理時，在很寬的流量范圍內，頻率與流量呈線性關系，通過測量得到旋轉流體頻率就可以求得流體的體積流量。

Qv=K/ f
式中，Qv為體積流量（m3/ s）；f為旋渦頻率（Hz）；K為流量計儀表系數（脈沖數/ m3）。

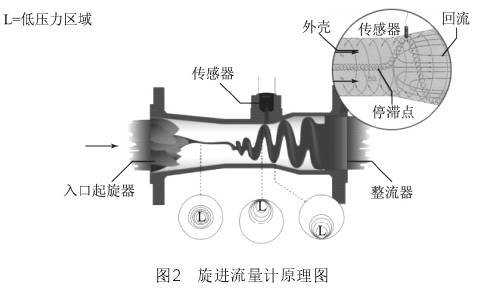

　　旋轉頻率由信號檢測體（壓電）測得，通過信號處理器被轉換成4～20 m A的標準電流輸出信號，也可以不經轉換直接輸出脈沖頻率信號。旋進流量計原理如圖2所示。

1.2 轉子流量計

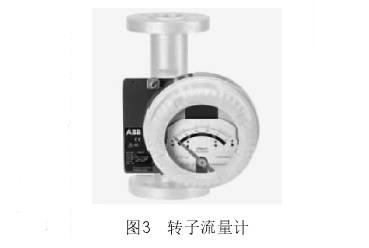

　　轉子流量計（圖3）的工作原理：通過改變流體的流通面積，保持轉子上下的差壓恒定，故又稱為變流通面積恒差壓流量計，也稱為浮子流量計。測量部分流向自下而上為倒錐管，浮子隨流量大小懸停在任何位置，浮力+差壓力=重力。流量增大時，浮子上移則流通面積增大，通過改變流通面積實現恒差壓。

2兩種流量計特性比對

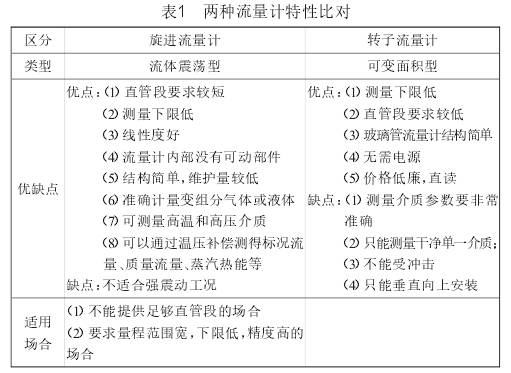

　　旋進流量計和轉子流量計的特性對比如表1所示。

　　通過表1的對比分析，根據儀表優缺點可知，在流量較小時，這兩種流量計從原理上說都可以選擇，但在實際運用中有差異。
轉子流量計的小流量測量必須選擇輕質材料（塑料等）的浮子，而且浮子通過上下運動工作，會造成以下幾個主要缺陷：
（1）不能耐受介質沖擊，如果流量波動大（例如閥門快速開啟），浮子太輕會被吹翻或卡在軌道上，造成損壞無法工作；
（2）帶有一些顆粒物（有一定黏性）的介質，會附著在浮子上，造成計量誤差或無法工作，嚴重時浮子被卡住形成斷流，帶來嚴重的安全隱患。
（3）轉子流量計的浮子是根據被測介質的密度設計，當被測介質的密度與設計密度發生變化時，必須及時修正。如果測量介質的密度發生了變化或者測量變組分的介質，轉子流量計都不能準確計量甚至得到的是無效的計量數值。
（4）通常情況下，轉子流量計必須垂直安裝，限制了現場管道的位置。
而旋進流量計鑒于它的原理和特性，正好可以規避上述問題，同時具有和轉子流量計相同的優點，完全可以取代轉子流量計，且使用壽命更長、計量精度更準確。
3現場應用案例分析
3.1某廠紡絲裝置的現場應用案例
　　鑒于旋進流量計在測量小流量方面的突出優勢，某廠在2016年的老區紡絲車間試用了3臺旋進流量計，具體情況如下：
之前用轉子流量計測量中和浴液（含H2SO4/Na2SO4），DN25口徑測量范圍為1～5m3/h，由于壓縮機工作時壓力不穩定，經常會造成轉子流量計的浮子在沖壓下被打翻，造成卡殼，無法計量介質。經研究發現，由于該位置的流量很低，一般流量計的下限無法滿足測量需求，但是旋進流量計的下限更低，DN20口徑的測量范圍為0.4～6m3/h，優于轉子流量計的測量范圍（2～16m3/h）。經過多方商討，將轉子流量計改為旋進流量計。經過一年的使用觀察，現場實際使用效果良好，解決了一個工藝難題。
　　隨后，該廠陸續在新區甲醇、醋酸乙烯裝置、紡絲、PVA等車間裝置進行了旋進流量計替換轉子流量計的改造工作，總數超過40套，且運行效果明顯。
3.2蒸汽管線分支，小管徑、低流速的測量應用
　　該流量計應用位置處于蒸汽管線分支，DN20管徑，蒸汽溫度180℃，常用流量25kg/h，原先工廠選用的是金屬轉子流量計，在垂直管道上安裝，由于管線較長、保溫層老化等原因，管道中存在少量凝結水，隨著蒸汽高速流動，對轉子造成沖擊進而損壞儀表。選用其他流量計又無法解決小流量準確測量問題，最終選用安裝了旋進流量計解決了該問題。

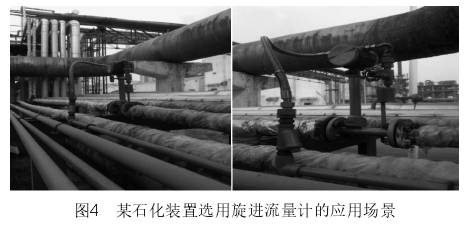

某石化裝置選用旋進流量計解決了直管段不足等流場問題，如圖4所示。

4結語
　　綜上所述，在中小管徑中含顆粒物的化工介質及密度發生變化的介質，在流量儀表的使用效果上，旋進流量計比轉子流量計更有優勢。應注意在流量儀表的實際選型工作中，要了解儀表的原理和特性，關注測量介質的狀態參數，并積極和有經驗的儀表制造廠商進行技術聯絡，以便做出好的儀表選擇。
