摘要：供需雙方貿易交接計量以富氫氣體中的純氫量為準，由于測量的富氫氣體中含有飽和水蒸氣，隨著溫度的變化，其中的水蒸氣與氫的體積分?jǐn)?shù)均會發生變化，導致氫的平均相對分子質量不停變化，為測量帶來困難。針對該問題，對比分析了渦街流量計方法、科氏力質量流量計方法、孔板流量計方法三種測量方案，最后選取孔板流量計結合熱導式氫分析儀測量氫的體積分?jǐn)?shù)，通過在流量演算器中進行密度補償、干氣部分計算、純氫流量計算，實現了準確測量、數據可信。
　　某化工廠從附近的氯堿廠輸入純度為98％的氫氣，用于生產氫體積分?jǐn)?shù)φＨ2為70％～90％的富氫氣體，再經1根內徑為468ｍｍ的管道返送回氯堿廠，混合氣中的水蒸氣達到飽和狀態，通過熱導式氫分析儀測量混合氣中的氫體積分?jǐn)?shù)，測量范圍為50％～100％。該分析儀測量出的是干氣體中的氫體積分?jǐn)?shù)，而工藝要求測量的是濕氣體干部分流量，并與氫體積分?jǐn)?shù)一起計算純氫的體積流量，因此文中所述是一個變組分氣體的濕氣體干部分流量測量問題。
1測量方案的確定
1．1渦街流量計方法
1）該方法信號處理較為簡單。渦街流量計是一種體積流量計，即輸出信號僅與流過旋渦發生體處的流體平均流速成正比，而與物料的密度、黏度等無關。如果能用渦街流量計測量某種氣體的體積流量，則信號經下面的處理后，就可得到純氫體積流量。
ａ）將濕氣體中的水汽量扣除。
B）將濕氣體的干部分流量換算為標準狀態流量。
ｃ）將測量到的干氣體中氫體積分?jǐn)?shù)值與濕氣體的干部分體積流量相乘，即得到純氫的體積流量。
由于測量對象具有管徑大、流速低、靜壓低、流體密度小的特點，用渦街流量計測量是否可行，須經分析和具體驗算才可確定。
2）已知條件。該測量對象與最低可測流速有關的參數包括：管道內徑D20＝468ｍｍ，最高壓力為70Kpa，常用壓力為40Kpa，最低壓力為20Kpa，干部分最大體積流量為1×104ｍ3/ｈ，干部分常用體積流量為7×103ｍ3/ｈ，最小體積流量為2．8×103ｍ3/ｈ，介質溫度為21．0～63．5℃（常用50℃），常用工況流體密度ρ1＝0．4138KG/ｍ3。由于工況條件下的流體密度小于0．5KG/ｍ3，使用渦街流量計測量將受到流體密度的限制，因此根據上述數據計算得到常用工況條件下最小體積流量對應的流速為3．57ｍ/ｓ。
3）最低可測流速驗算［1－2］。提供了大口徑渦街流量計最低可測流速公式：

式中：ｖ———最低可測流速，ｍ/ｓ；ρ———流體密度，KG/ｍ3。
將ρ＝0．4138KG/ｍ3代入式（1）得到最低可測流速為8．73ｍ/ｓ，顯然比最小體積流量對應的最低流速大得多。
4）縮小管徑的可行性�？s徑前后的管徑與縮徑流速的關系可用式（2）計算：

　　式中：D2———縮小后的管徑，ｍｍ；D1———縮小前的管徑，ｍｍ；ｖ2———縮小后的流速，ｍ/ｓ；ｖ1———縮小前的流速，ｍ/ｓ。
　　將D1＝468ｍｍ，ｖ1＝3．57ｍ/ｓ，ｖ2＝8．73ｍ/ｓ代入式（2），得D2＝299．3ｍｍ，即要選DＮ300渦街流量計才能將最小可測流量覆蓋，如果混合氣中的氫體積分?jǐn)?shù)高于常用值或流體壓力低于常用值，流體密度減小時將導致最小流量無法測量；而且管道流通截面積縮徑后只有縮徑前的41％，縮徑導致流速增高，最大流量時的流速高達31ｍ/ｓ，遠高于規程規定的安全流速［3］。因此，渦街流量計不適用富氫氣體積流量的測量。
1．2科氏力質量流量計方法
　　用科氏力質量流量計直接測量變組分氣體的質量流量，是個既省力又準確的方案，但要求被測氣體靜壓在100Kpa以上，以便測量管內氣體達到必要的流速。但在該案例中，靜壓最低時僅20Kpa，而且流速較高，也不符合安全流速的規定。
1．3孔板流量計方法
　　只要雷諾數大于5×103，采用該方法就能保證測量的精確度，不受下限流速的約束。但對于組分變化的氣體，在溫度、壓力不變的情況下，其密度會隨組分的變化而變化，從而產生誤差，為此必須針對組分變化對測量的影響進行補償。
2孔板流量計方法的實施

1. 孔板流量計基本公式：

孔板流量計的基本公式如式（3）所示［4－6］：

　　式中：ｑm———質量流量，kg/s；Ｃ———流出系數；β———直徑比，β＝D/D；ε1———節流件正端取壓口平面上的可膨脹性系數；D———工作條件下節流件的開孔直徑，ｍ；D———管道內徑，ｍ；ΔP———差壓，Pａ；ρ1———節流件正端取壓口平面上的流體密度，KG/ｍ3。
當流量用體積流量表示時，式（3）轉換為式（4）：

式中：ｑＶ———體積流量，ｍ3/ｓ。
2．2混合氣密度計算公式
1）標準狀態下濕氣體干部分的密度ρgn用式（5）計算［7－8］：

　　式中：φｉ———干部分各組分的體積分?jǐn)?shù)，％；ρGｎｉ———干部分各組分的密度，KG/ｍ3．
　　由于氫體積分?jǐn)?shù)較大，該案例中只測量濕氣體干部分中的氫體積分?jǐn)?shù)，即認為除氫之外的幾種其他氣體的體積分?jǐn)?shù)恒定不變，則式（5）簡化成式（6）：

　　式中：φＨ2———?dú)潴w積分?jǐn)?shù)，％；ρＨ2———標準狀態下的氫氣密度，KG/ｍ3；ρＮｎ———標準狀態下氫之外其他氣體的平均密度，KG/ｍ3。
2）工作狀態下濕氣體干部分密度ρG的計算如式（7）所示［7－8］：

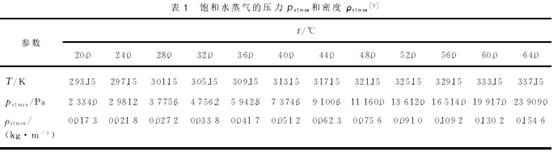

　　式中：P1———工作狀態下差壓裝置正端取壓口絕對壓力，Pａ；��1———濕氣體相對濕度，取��1＝100％；Pｓ1ｍａｘ———工作狀態下飽和水蒸氣的分壓，Pａ；Pｎ———標準狀態下氣體絕對壓力，Pａ；Tｎ，Tｆ———標準狀態和工作狀態下氣體的熱力學溫度，K；Zｎ，Zｆ———標準狀態和工作狀態下氣體的壓縮系數，取Zｎ＝Zｆ＝1。其中Pｓ1ｍａｘ由表1查得.。

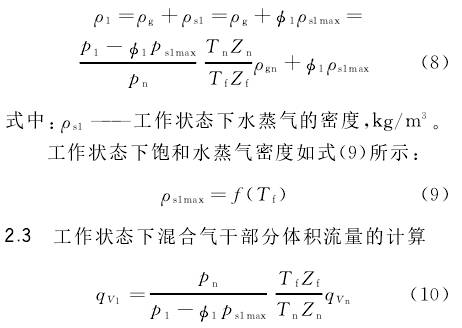

3）工作狀態下濕氣體密度ρ1的計算如式（8）所示：

　　式中：ｑＶ1———工作狀態下混合氣干部分體積流量，ｍ3/ｈ；ｑＶｎ———標準狀態下混合氣干部分體積流量，通常由測量任務書給出，包括刻度最大流量ｑＶｎｍａｘ，常用流量ｑＶｎｃｏｍ和最小流量ｑＶｎｍｉｎ，ｍ3/ｈ。
2．4差壓裝置的計算
　　求得ｑＶ1和ρ1后，可按GB/T2624—2006設計計算差壓裝置。
3溫度壓力及ε1的補償
3．1溫度壓力補償氫體積分?jǐn)?shù)的補償公式
　　氣體溫度、壓力偏離設計值時，氫體積分?jǐn)?shù)也會偏離設計值，此時濕氣體干部分流量可用式（11）進行補償［10］：

式中：帶“′”的物理量為實際使用工況條件下的參數，不帶“′”的物理量為設計工況所對應的參數，在差壓裝置計算書中可以獲得。
式（9）中，由于工況變化，ρ1已經從式（8）所表示的值變成式（12）所表示的值：

3．2流量示值的可膨脹性系數補償
　　為了提高濕氣體干部分流量測量的精確度，必須進行氣體可膨脹性系數（ｅｘPａｎｓｉBｉｌｉTｙ）的補償，并按GB/T2624—2006中的公式Ｃ＝ｆ（β，RｅD）進行雷諾數補償，具體操作方法詳見參考文獻［10－11］。
3．3補償公式的實現

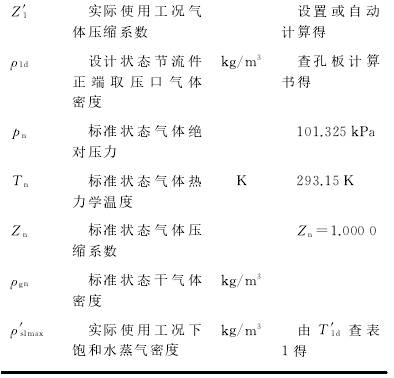

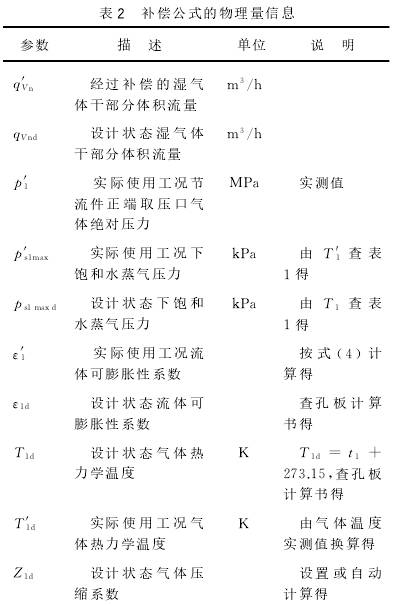

　　式（15）中有一半的物理量是已知的，只需按儀表說明書的要求填入菜單，其余的則是測量值或計算值，具體見表2所列。


3．4結構上的處理
　　由于混合氣中的水蒸氣體積分?jǐn)?shù)總是達到飽和程度，為防止冷凝水在孔板前、三閥組內、差壓變送器高低壓室內的聚積對測量的精確度產生影響，該項目儀表采用偏心孔板，并將差壓變送器布置在水平管道上方，而且棄用針形閥三閥組，改用不銹鋼球閥，從而杜絕了積水。
　　為便于清理差壓信號導壓管內可能生成的污物，差壓裝置采用徑距取壓方法。
4純氫流量的計算
　　孔板流量計經密度補償測得的濕氣體干部分體積流量，換算為標準狀態下的體積流量后，乘上干氣體中的氫體積分?jǐn)?shù)，就得到純氫的體積流量。
5結束語
1）文中計算是變組分氣體流量測量問題，組分的變化源自混合氣中氫體積分?jǐn)?shù)的變化和氣體溫度變化引起的水汽體積分?jǐn)?shù)的變化。介質溫度冬季最低達21℃，夏季最高達63．5℃，水汽體積分?jǐn)?shù)相差9倍之多，因此混合氣密度變化很大。
2）該案例中采用熱導式氫分析儀測量氣體干部分的氫體積分?jǐn)?shù)，并根據氣體中飽和水蒸氣壓力與飽和水蒸氣密度表，扣除水汽體積分?jǐn)?shù)，計算得到純氫體積流量。
3）該案例中采用流量演算器實現各項計算，由于使用的是匯編語言，所以杜絕了病毒的侵?jǐn)_，運行安全可靠。
4）該案例中的系統在東北某化工企業投運6ａ以來，運行可靠，未發生過故障。測量結果與產品產量一起計算得到的氫單耗不受季節影響，因此作為貿易交接手段得到了雙方認可，從而解決了經營管理中的難題。
