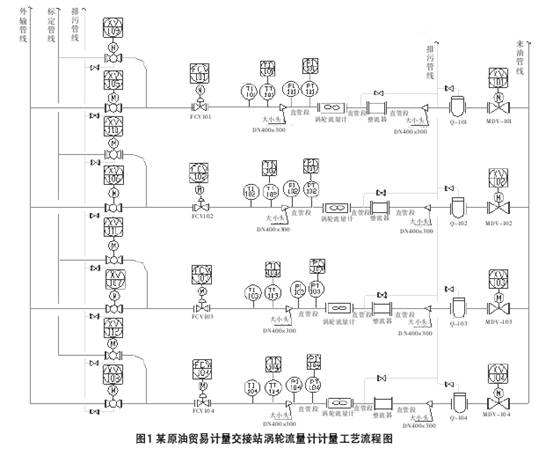

以某原油貿易計量交接站要求滿足輸量1500×104t/a為例，折算到流量為2100m3/h，若采用3用1備，單路流量至少需達到700m3/h。根據計算，選擇流量范圍為（200～2000）m3/h的DN250螺旋型渦輪流量計較為合適；3用1備，每1路的流量使用在（900～1400）m3/h，每路流量在1400m3/h左右即可滿足輸量的要求。渦輪流量計是一種速度式流量計，流態對其測量精度的影響較大，應配備足夠長的直管段及整流器以保證渦輪流量計進口端有良好的速度分布，以提高測量精度等級。其工藝流程如圖1所示。
渦輪流量計用于原油貿易交接計量一般要求系統具有較好的配套性，配備溫度變送器和壓力變送器等輔助設備儀表，計量系統可以實現流量、壓力和溫度的自動測量、補償和油量計算。通過流量計算機可實時修正相關系數，以保證計量系統精度要求。通過自動取樣裝置，可實現油樣的連續采集。

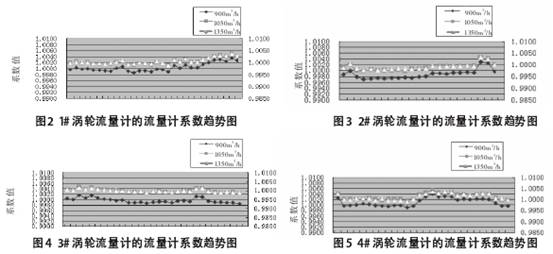

設有1套在線分析系統，對原油密度、黏度和含水等隨時進行檢測。渦輪流量計的檢定采用體積管在線檢定，采用體積管對這4臺流量計檢定的流量計系數（流量計系數是流量計基本誤差的一種表示方法，貿易交接量=流量計讀數×流量計系數）趨勢圖如圖2～圖5所示。
從圖2～圖5可以看出，這4臺渦輪流量計具有較強的穩定性和可靠性，其重復性和精度較好，滿足原油貿易交接計量要求。
二、結束語
由于渦輪流量計自身的優點和成功應用，以后渦輪流量計在國內原油貿易交接計量中的應用將越來越廣泛，成為優先選用的流量計類型。
