【摘 要】蒸汽流量計為由幾個計量的器具所共同組成測量體系，因?yàn)橛诂F(xiàn)實的工況運用進程當中其拆卸是不方便的，但是大量蒸汽的流量計為用在貿易結算方面，其需要實施強制的檢定。怎樣使得現場的檢測技術得到提升就顯得極為關鍵。在現場的時候需對于部分構件實施定性的判斷，并對于部分構件實施現場的檢定。通過這樣的方式來使得蒸汽的流量計其正確率得到提升。
一、引言
蒸汽是一種極為關鍵二次能源，其廣泛運用在工業生產之中。而蒸汽計量的步驟為蒸汽運用進程當中極為關鍵的一個環節，蒸汽的流量計其準確性與供、用兩方之間經濟的利益有著密切的關系。蒸汽的流量計還是由大量的計量器具共同組起來的計量體系。不過蒸汽的流量計一般都是安裝于高壓以及高溫蒸汽管道之上，所以他的拆卸不是很方便，怎樣使得蒸汽的流量計其現場檢測工藝得到提升就顯得極為關鍵。
二、當前現狀

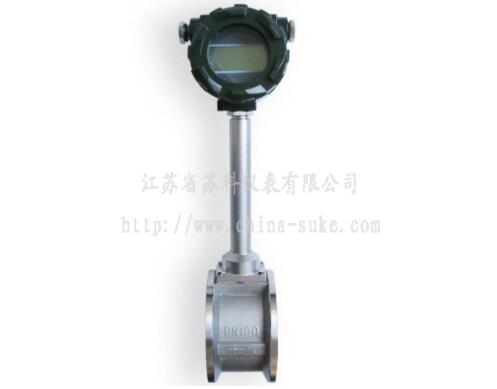

當前所最常見到的用在計量蒸汽方面的流量計通常包含兩類: 渦街流量計以及差壓式的流量計。其中渦街流量計他主要是由流量積算儀、渦街流量的傳感器、溫度鉑熱的電阻以及壓力的變送器等構成。還有差壓式的流量計其主要是由差壓變送器、標準的孔板、溫度鉑熱的電阻、流量的積算儀以及壓力變送器等來組成的。
渦街流量傳感器其檢定需要遵照國家的檢定規程來進行。壓力變送器通常是安裝于緩沖管上面，經過將緩沖管上面的針型閥關閉，把壓力變送器給拆卸下來，把壓力的變送器帶到與檢定規程的需求想滿足的環境內部運用該壓力變送器的檢定設備實施相關的檢定。全部的檢定進程是遵守國家的檢定規程來進行的。
流量積算儀的現場檢定要遵守著國家檢定的規程規定。
三、原因剖析
因?yàn)楣に嚪矫娴母脑�，其中的�?wèn)題相對來說較為繁雜，在設計與安裝以及運行的環境當中皆存有不一樣程度的變化，大量的問題是相互牽連的，甚至一類問題其實是由不一樣的多個原因一起導致的，還有部分問題其解決方式需要等到一定工藝的運行時機，所以對問題解決方面帶來非常大的困難。
四、確保蒸汽的流量計得到準確計量方式
( 一) 正確進行選型
對蒸汽流量的計量?jī)x表進行選取的時候，應當對 2 因素進行著重的考慮。首先為量程方面的問題。該蒸汽流量的計量?jī)x表其計量方面不正常，是因?yàn)樵谶x型的時候量程的不精準而導致的。在用汽旺季的時候，其用汽量是相當大的，但是在用汽的淡季其用汽量相對非常小，導致用汽量的差距太過懸殊，通常蒸汽的計量?jī)x表其流量的范圍很難去適應。一定要使得流量測量的范圍得到明確，在其基礎之上來選去與相關的運行參數相符合蒸汽的計量?jī)x表，來使他可以充分的發揮出作用。其次是有關管道直徑方面的問題。對節流設備進行設計的時候，通常都是采取工藝所供給出的公稱管徑值，實際上公稱名義的管徑值和實際的管徑值有著一定的誤差，尤其是卷管方面，其公稱名義的管徑值和實際值之間的差值有時還比較大，導致計量的誤差得到增加，測量精度就很難達成設計的需要。
( 二) 蒸汽密度補償方面需做到科學精準
為了對蒸汽質量流量做到精準的量測，一定得對蒸汽壓力以及溫度變化進行考慮，經過流量的積算儀來對于蒸汽的密度實施補償。對蒸汽溫度進行測量的鉑電阻必須得安裝規范: 測溫鉑熱的電阻要插到管道的中心位置處、鉑熱電阻應安裝于流量計的下游 5 倍管徑位置、鉑熱電阻安裝處的管道應當采用保溫工作等，保證所測出的溫度值精準。于蒸汽壓力測量當中必須得注意到，假如采取引壓管來進行引壓工作，一定要實施零點的遷移 ( 由于引壓管其內部的冷凝水重力影響會使得壓力的變送器所測到的壓力和現實的壓力間存在一定誤差，導致密度補償方面產生誤差現象) ，也能夠于流量的積算儀內部實施修正工作。壓力的變送器要安裝于蒸汽的流量計其下游 4 倍管徑位置，壓力的變送器之前閥門以及密封墊要做到暢通無阻，以確保蒸汽壓力進行準確的測量。假如采取設定壓力以及溫度來實施補償工作，那么設定數值需要與實際想接近，不然會使得誤差非常大，通常不建議運用。
在流量的積算儀之中需正確對蒸汽的流量計其運行狀態進行設定，這對于蒸汽費用方面正確計算是極為關鍵的。對不能夠明確的判斷出蒸汽狀態的應用位置，建議應用智能型的積算儀，并與鉑電阻和壓力變送器實施溫度以及壓力的補償進行配合，這樣來計量蒸汽的質量流量是最為精準的。
( 三) 蒸汽的流量計其上下游的直管段方面正確安裝
對傳統渦街流量計，他的前后直管段的安裝需要分別是 20 倍的管徑以及 5 倍的管徑 ( 流量計前面沒有閥門等多個障礙物技術需要; 擁有障礙物應使得直管段得到增加，具體見說明書) 。假如上下游的直管段還不夠，那么會造成管道內部蒸汽的流動沒有充分的發展，于流速分布的剖面有畸變產生。用戶能夠經過于蒸汽的流量計之前對流動的調整器進行安裝或者是使得直管段得到增加來對管道流速的分布進行調整，使得蒸汽的流量計位置流體是充分發展的狀態。對一些較大口徑的蒸汽流量計，使得其上下游的直管段安裝的需要得到滿足更加關鍵。
( 四) 蒸汽流量計其量程比需恰當
量程比指的是流量計于能保證給定精度的范圍之內，來能測量出最大的流量與最小流量的比值。用戶需依照自身現實應用量來對流量計進行選取，在理論上選取的蒸汽流量計其量程應當對用戶運用的量程做到全部覆蓋。超過流量的上限以及低于流量的下限，其運用都會導致蒸汽流量計的計量不準確。
( 五) 現場所存有振動以及電磁的干擾應當避免
蒸汽的計量當中所用到最多渦街的流量計遭受到設計原理方面的影響，其對于機械振動較為敏感，導致計量的結果極易遭受干擾，應當對于蒸汽的流量計其前后的管段作出可靠支撐設計，再加裝上振動緩沖的構件，假如管道的振動不能夠被避免，那么應當選取抗干擾的能力較強蒸汽的流量計 ( 就像是差壓式的流量計等多種) 。假如蒸汽的流量計其現場存有著振動干擾現象，那么會對于所用渦街蒸汽的流量計帶來低頻率脈沖信號方面的影響，該蒸汽的流量計會把這脈沖作當做流量信號給傳遞到流量的積算儀中，成為累計的流量，造成部分渦街的蒸汽流量計于一段時間內不運用蒸汽情況之下依舊有著一定量數值累計。
五、結束語
由幾個計量設備來組成的體系，對于蒸汽實施相關的計量。各個計量設備其精準度對于蒸汽計量方面都存有極大的影響，對于蒸汽實施貿易方面的結算，對蒸汽計量造成影響的計量設備都應當實施強制的檢定。于蒸汽的流量計運用現場，對流量計方面準確計量造成影響的原因較多，還需要同時對流量計其安裝、選型以及運用的環境等方面進行相關的考慮。保證蒸汽的流量計能夠精準的計量。
