摘要:在現代工業生產領域，孔板流量計是一種使用比較多的流量檢測儀表，主要闡述了孔板流量計的溫壓補償原理和飽和蒸汽孔板流量計在浙大中控300XP系統中的溫壓補償?shù)膶崿F(xiàn)方法。
飽和蒸汽孔板流量計原理分析
　　按照側量原理來說，流量計實際上只能測量當前工況下流體流過的體積，但是實際上使用的時候，是想測量流過多少質量的流體，而蒸汽在不同的壓力和溫度下，密度變化很大，所以就要在測量蒸汽流過多少體積的同時要側量壓力和溫度，因為只有時刻了解蒸汽的密度才可以準確測量出蒸汽的質量，這就需要補償。所謂補償，就是根據流體的溫度和壓力數據來計算出流體的密度，從而根據側量出來的流體體積，計算出流體質量。
　　至于水蒸汽的補償，如果水蒸汽是飽和蒸汽就要進行壓力或者溫度補償，如果是過熱蒸汽則要進行溫壓補償�，F(xiàn)場用的孔板流量計}Ilf量的是飽和蒸汽，孔板流量計不具備自身壓力補償功能，因此在系統組態中進行壓力補償，通過相關計算，得出質量流量。

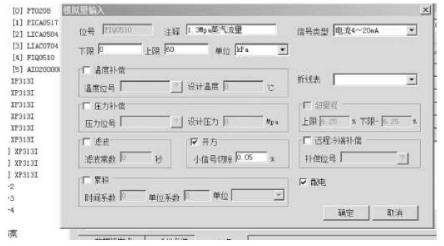

　　1增加儀表點FTQ-0510在這里對壓力變送器進行組態:

　　組態內容為:(l)根據儀表數據表設定壓力卜線60Kpo幼進行開方設置(現場儀表未開方).(的信號類型設定。(的配電設定。
2自定義變量設定：
（1） 增加2字節變量FT-510,這個點主要用于質量流量。

在這里根據儀表數據設定量程上限15t/h，數據類型為半浮點。
（2）增加8字節變量FI0510用于累計量顯示。

同樣需要設定量程上限，單位。
3圖形編程

　　首先引入數據轉換模塊SFLOAT-TO-FLOAT，將蒸汽壓力測量點PI0508.PV由工程量數據轉換為可計算型數據。然后引用乘法塊MUL-FLOAT,1600為PI0508量程1.6Mpa兩個數相乘得出當前蒸汽壓力值。
　　SATSTEAM該功能塊是對采用孔板流量計計量的飽和蒸汽進行溫壓補償處理。
　　算法：根據實際壓力，通過查表法得到比容u，而其密度p=1/u，然后可以采用公式進行處理：

　　TOTAL-ACCUM為累加塊對FT-510數據進行累計計算，輸出為累加量。
4畫面組態
　　瞬時流量引人，累加量引人:在畫面組態中添加動態數據，然后將FT-510添加如該動態數據點。
5結語
　　在工業生產中，飽和蒸汽孔板流量計常常用于蒸汽流量測量，在DCS組態中實現蒸汽溫壓補償，節約費用，大大提高了計量精度。
