玻璃轉子流量計是一種使用簡單、讀數方便、用途十分廣泛的瞬時流量測量儀表。在環境保護設備儀器這個范疇里用量多達三萬余臺/年。因此,選好、用好這種儀表,極為重要。
一、玻璃轉子流量計的品種及選用
玻璃轉子流量計根據它的用途和適應范圍可分為:普通型、帶筋錐管型,微小流量及小外形型、耐腐型玻璃轉子流量計、實驗室型、保溫型、報警型和耐高壓型八個系列。按照國家制訂的儀表系列型譜,不論哪個系列,最多包括從1毫米到100毫米共12個口徑數,可測量的流量范圍是:液體(水)0.1毫升/分一40立方米/時,氣體(空氣)1毫升/分一1000立方米/時。用于環保儀器配套的玻璃轉子流量計一般口徑不超過10毫米,測盆的流量屬小流量范圍。
玻璃轉子流量計的選用可從以下幾個方面考慮。
1.測量的對象。即測量介質種類、壓力大小、化學性質。如液體介質、氣體介質,對具腐蝕性的介質則應選擇耐腐流量計。
2.流量計本身性能。上述條件確定后,一般講,若價格沒有大的變化,可優先選用針閥置于流量計上部的,有較大流通孔的,是道接流量刻度的,結構簡單的,外部尺寸較小的等等。如是小流量范圍,則可選用球浮子式,因它測量時穩定、不易積塵、精度較高、互換性好。
3.根據價格選用。一般講,精度高的價格高。要根據測量目的選用儀表精度等級,如只須控制測量介質通過星,經試運行調整,以后需始終穩定這個通過盤,那么精度就是次要的。
二、玻璃轉子流量計的刻度修正
玻璃轉子流量計的刻度,是用近于理想流體的水和干燥空氣作介質標定得到的。但在流量計的使用現場,有兩種情形不能道接使用它的刻度值:一是測量介質不是水和空氣,二是測量介質雖為水和空氣,但其狀態(溫度、壓力)與刻度狀態有別。這樣,在使用流量計時,為獲得正確測量結果,就出現了需要把刻度值進行修正的問題。因而,解決好玻璃轉子流量計刻度修正,是用好這種儀表的關鍵。
考慮到環保儀器使用轉子流量計大量的用來測氣體介質流量,因此下文僅就氣體介質測呈時的刻度修正進行討論。由于氣體介質的粘度很大,故而討論時略去粘度影響。實踐證明,這不影響修正后的精度。
下面是轉子流量計流量一般表達式:
式中,
a—流量系數,無量綱。
△F—由錐管內壁與浮子讀數邊間構成的環隙面積,隨浮子高度而變(M2)。
Vf—浮子體積(M3)。
Df—浮子最大截面積(M2)。
ρf—浮子密度(kg/M3)。
ρ—被測介質密度(kg/M3)。
g—重力加速度(9.81M/S2—海平面).
式是不考慮介質粘度影響的計算式。從(1)式可明顯得出:當一臺流量計浮子位置高度確定后,被測介質密度p是唯一的變數,如果被測介質密度不同,則介質通過流量計的流量也不同。因此,刻度修正實際上也就是流量修正。

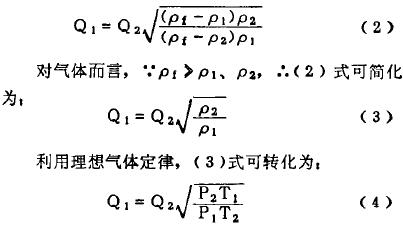

如果兩種不同密度ρ1、ρ2的介質分別通過同合轉子流量計時,若浮子平衡在同一位置上,由式得轉子流量計密度換算的基本式:
式中,Pl、T1和P2、T2是同一介質的兩種狀態,分別用壓力和溫度兩個參數表示�？梢�,對同種氣體介質而言,其密度換算完全可以轉化為不同狀態下的溫度、壓力換算。這樣,對于測量同種氣體介質流量的刻度修正,最終變成了溫度、壓力的狀態修正(實質上是密度修正),顯而易見,這是一般使用單位極易實現的修正方法。
(一)在使用現場,從流量計刻度讀數如何求取實際流最值？
在使用現場,應用轉子流量計的目的只有一個:且口檢測被測介質的實際流量。但是,不少使用單位忽略了現場狀態與流最計刻度狀態(即標準狀態)的不伺,直接以流量計刻度讀數作為被測介質的實際流量,值,十分明顯,這個實際流量值是不真實的,它會給流量計的測量帶來誤差,從而給配套儀器最后的監側結果造成謬誤。
在現場,從流盤計刻度讀數求取實際流量值,實質上是將流量計標準伏態下的流量值換算成現場工況下的流量值。我們設現場工況有關參數代號分別為實際流量Q;介質壓力P和溫度T,轉子流量計刻度的有關參數代號分別為流量QN,標準狀態的壓力P。和溫度To,根據(4)式有；
利用(5)式,可以很方便地在現場從流量計讀數求得被測介質實際流量值。需要特別指出:用(5)式計算時,P、P。、T、T。都應代入絕對值,而P是表前壓,應在流量計上游側、并緊靠流量計的管路部位側取。
例:使用某空氣采樣儀,運行時,采樣儀上轉子流量計讀數為500毫升/分,測表前壓為-100mmH2O(因使用抽氣泵,所么是負壓),現場溫度為30℃,求此時空氣的實際流量值。
解:根據測定的數據,有:
這里,因為P。用mmHg作單位,所以mmH20必須化成mmHg,計算時,只須將毫米水柱值除以13.6即可。
從上例結果看出,盡管現場狀態與標準狀態相差不大,但對測量結果卻產生了22毫升/分(為標準值的4.4%)的差值。換句話說,如果不修正,則流量值會產生4.4%的誤差!
(二)用戶根據實際使用流量,如何選購合適的轉子流量計?
這個問題恰是上遠(一)的逆過程,只需把(5)式反過來即成:
這里,Q是實際使用流量;P、T、P。、T。都為已知,用(6)式計算出的QN即為將要選購的轉子流量計的刻度流量值。注意,Q應是常用流量。為保證流量計使用時有足夠精度和余量,選購玻璃轉子流最計的上限應為QN的1.5倍。
強調此條的重要性,因為,如果當被測介質壓力較大時,它是絕對不可忽略的。例如,若被測介質壓力為3kg/cm2,并假定溫度與標準溫度相差無幾,則P=3+1=4kg/cm2 (絕對單位,Po=1),代入(6)式后將得到QN幸ZQ。就是說,若常用流盤為Q,則合宜的流量計上限應為1.5x2Q=3Q,如此時仍按Q選購流量計。
玻璃轉子流量計的密度換算還可以通過圖解法來進行。測量液體介質時的刻度修正往往涉及粘度修正,而粘度修正是十分繁雜的,計算較為困難。盡管如此,還有別的方法可彌補,限于篇幅,這里不累述。
