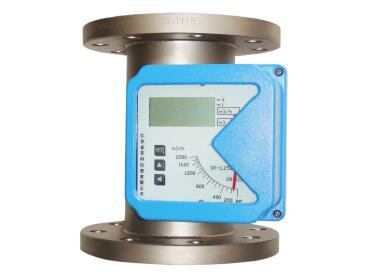

，是一種根據變面積式流量計，液體在流量計的刻度管內流量計，自下而上，流體的浮力和向上的升力帶動浮子上升，但和重力達到一個平衡的時候，浮子保持穩定，此時的流量指示刻度就是流量的真實流量。但是轉子流量計有時候會發生一些故障，下面就一些常見故障做個分析。
| 序號 |
故障現象 |
故障原因及處理方法 |
1 |
指針抖動 |
①輕微指針抖動：通常由于介質波動引起�？刹捎迷黾幼枘岬姆椒▉砜朔�；②中度指針抖動：通常由于介質流動狀態造成。對于氣體一般由于介質操作壓力不穩造成�？刹捎梅�(wěn)壓或穩流裝置來克服或加大轉子流量計氣阻尼；③劇烈指針抖動：主要由于介質脈動，氣壓不穩或用戶給出的其他操作狀態的壓力、溫度、流量與轉子流量計實際的狀態不符，有較大差異造成轉子流量計過量程 |
2 |
指針停到某一位置不動 |
主要原因是轉子流量計的浮子死
通常由于轉子流量計使用時開啟閥門過快，使得轉子飛快向上沖擊止動器，造成止動器變形而將轉子卡死。但也不排除由于轉子導向桿與止動環不同心，造成轉子卡死。在處理時，可以將儀表拆下，將變形的止動器取下整形，并檢查與導向桿是否同心，如不同心可以進行校正，然后將轉子裝好，手推轉子，感覺轉子上下通暢無阻卡即可，另外，在轉子流量計安裝時一定要垂直或水平安裝，不能傾斜，否則也容易引起卡表并給測量帶來誤差。 |
3 |
測量誤差大 |
①安裝不符合要求。對于垂直安裝轉子流量計要保持垂直，傾角不大于20度；對于水平安裝轉子流量計要保持水平，傾角不大于20度，轉子流量計周圍100mm空間不得有鐵磁性物體，安裝位置要遠離閥門變徑口、泵出口、工藝管線轉彎口等。要保持前直管段為5D，后直管段為250mm的要求。②液體介質的密度變化較大也是引起誤差較大的一個原因。因為儀表在標定前，都將介質按用戶給出的密度進行換算，換算成標校狀態下水的流量進行標定，因此若介質密度變化較大，會對測量造成很大誤差。解決方法可以將變化以后的介質密度帶入公式，換算成誤差修正系數，然后將流量計測出的流量乘以系數換成真實的流量；③氣體介質因受到溫度壓力影響較大，建議采用溫壓補償?shù)姆绞絹慝@得真實的流量；④因長期使用及管道振動等多因素引起轉子流量計傳感磁鋼、指針、配重、旋轉磁鋼等活動部件松動，造成誤差較大。解決方法：可先用手推指針的方式在驗證。首先將指針按在RP位置，看輸出是否為4mA，流量顯示是否為0％,再依次按照刻度進行驗證。若發現不符，可對部件進行位置調整。一般要求專業人員調整，否則會造成位置丟失，需返回廠家進行校正。 |
4 |
無電流輸出 |
①首先看接線是否正確；②液晶是否有顯示，如果有顯示無輸出，多為輸出管壞，需要更換線路板；③丟失標校值：因E2PROM故障，造成儀表標定數據丟失，也會引起無輸出電流，電流會保持不變。解決辦法：可用數據恢復操作，如果不起作用，可先設定密碼2000中的數據，再設定密碼4011中數據，方法是用手推指針標定從RP至100%中的數據。 |
5 |
無現場顯示 |
①檢查接線是否正確；②檢查供電電源是否正確；③將液晶模塊重新安裝，檢查接觸不實；④對于多線制供電方式檢查12，13端子是否接電流表或短路 |
6 |
現場液晶總顯示0或滿量程 |
①檢查2000密碼中設定量程、零點參數。要求ZERO要小于SPAN的值，兩值不能相等；②檢查采樣數據是否上來，用手推指針看采樣值變化，如果無變化，通常為線路采樣電路故障，需要換線路板； |
7 |
報警不正確 |
①檢查偏差設定d值不能太大；②FUN功能中，邏輯功能是否正確。HA-A表示上限邏輯。LA-A表示下限正邏輯；③檢查SU中報警值設定大�。虎苋绻壕l碼指示正確，輸出無動作，可檢查外部電源及外部電源的負極是否與儀表供電的負極相連；⑤線路板故障，更換線路板； |
8 |
累計脈沖輸出不正確 |
①檢查選擇累計脈沖輸出的那一路報警值是否設為零；②線路板故障，更換線路板； |
