0引言
石化倉儲行業裝車操作，工作量大且集中，在商業化的背景下，要求裝車效率高，裝車控制精度高。石化倉儲企業的客戶甚至直接以此作為商務合作的基礎。石化倉儲企業也希望不斷提高服務質量，提高生產效率，來提高企業的競爭力。
定量裝車系統在石化倉儲行業已應用多年，技術較為成熟，已成為生產信息化，數字化[1]的重要組成部分。但裝車系統中使用的流量計，在選型上，在行業內還是有不同的考量。突出表現在投資成本控制及滿足工藝操作的特點上。流量計的工藝適用性、流量計的精度、成本控制，成為不容回避的問題。
1.系統的配置及功能
定量裝車控制系統配置1套上位機系統（即計算機管理系統）[2]，由計算機操作站、UPS電源、通訊設備及打印機組成，主要功能是在裝車前生成裝車指令，比如設定每個槽車對應的裝車鶴管及要裝車的介質品種、每個鶴管的裝車預設量及裝車順序等信息，裝車結束后儲存裝車數據，并生成各種統計報表。
裝車過程集中控制系統配置1套PLC自控系統，系統由PLC產品及集成機柜組成，PLC自控系統根據現場裝車控制儀的信號，控制裝車泵的啟停，調節泵的出口流量。

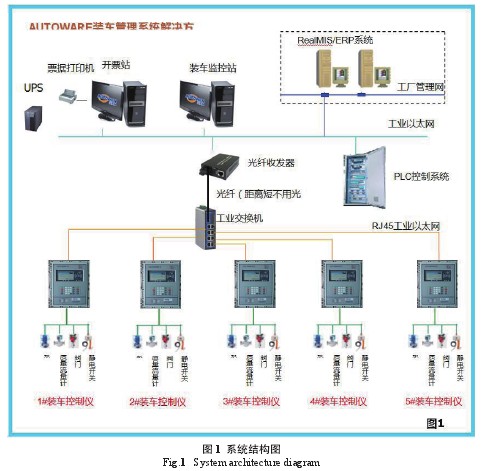

現場配置定量裝車儀、質量流量計、裝車閥、鶴管工藝切斷閥、靜電溢油保護器，裝車控制儀根據上位機系統發出裝車指令，確定5個鶴管的裝車順序，裝車控制儀只要一次人工啟動，根據先開閥后啟泵原則，先根據鶴管順序，打開鶴管上的工業閥門，流量計后端的裝車閥門，同時向PLC系統發出啟動信號，逐個完成每個鶴管的自動裝車過程。每次裝車結束，自動把裝車數量回傳給上位機系統，如圖1所示。
2.精度的要求
石化倉儲行業，商務計量結算，精度為0.1%.計量結算分為質量計量和體積計量。質量計量為主要的模式。體積計量，主要適用在汽、柴油的裝車，裝車后配送到加油站的情況（要求控制精度較高）。
現在石化倉儲行業，普遍配置地磅（精度為0.1%，量程100T，價格20萬/臺～30萬/臺）進行商務計量結算，裝車流量計僅作為操作控制用。這種配置方案，投資成本較低，基本可滿足大部分商業客戶的要求。也有央企，直接選用質量流量計（精度為0.1%，常用流量80M3/H，單價6.5萬/臺）進行操作控制和商務計量，不配置地磅。這種方式，投資成本較高，但生產效率高，特別能滿足以體積計量和質量計量兩種不同計量要求的商務情況，而且流量計性能可靠穩定，使用壽命長。
當然，考慮到地磅的成本，定量裝車系統流量計如果總數不超過6臺的情況下，也可采用這種配置方案。
3?.工藝操作對流量計的要求
裝車工藝流程，在操作上，有裝車管線水洗及氮?dú)獯祾叩囊蟆Ｌ貏e是商業化民企中，專用管線及專用儲罐的情況已不多見，管線水洗及氮?dú)獯祾叩墓に嚥僮�，不可避免�?br />
質量流量計及渦街流量計，在工藝適用方面，表現優異，質量流量計精度高（精度為0.1%，常用流量80M3/H，單價6.5萬/臺），但成本高；進口渦街流量計成本中等（精度為0.75%，常用流量80M3/H，單價1.8萬/臺），但精度較低。國產不銹鋼雙轉子流量計（精度為0.2%，常用流量80M3/H，單價3.5萬/臺）、渦輪流量計（精度為0.5%，常用流量80M3/H，單價0.45萬/臺），不適用于氮?dú)獯祾叩墓に嚽闆r。
石化倉儲企業，定量裝車系統配置進質量流量計（精度為0.1%，單價6.5萬/臺），雖然一次性投資高，但流量計工藝適用性強，裝車控制精度高，性能穩定可靠，特別是能滿足各種商業客戶的商務要求（同時滿足體積計量和質量計量的要求），裝車效率高，對企業提高市場競爭力，起到關健性的作用。
石化倉儲企業，對于只有油品經營資質的企業，定量裝車系統只控制油品裝車，商業客戶對于體積計量（商務結算方式）的要求，是必需滿足的（加油站配送油品），較為經濟的方案：定量裝車系統的流量計，選用國產質量流量計（精度為0.2%，常用流量80M3/H，單價3.5萬/臺），或者國產不銹鋼雙轉子流量計（精度為0.2%，常用流量80M3/H，單價3.5萬/臺），較為合理，能達到裝車控制誤差在40Kg/車以內（罐裝車每車罐裝20T～30T）。不過，雙轉子流量計不允許使用氮?dú)獯祾叩墓に嚥僮鳌?br />
在石化倉儲企業，如果有化工、油品經營資質，考慮流量計通用性能（適用多種物料情況），以及工藝操作中裝車管線水洗及氮?dú)獯祾叩囊螅^為經濟的配置方案有：定量裝車系統流量計，選用進口渦街流量計（精度為0.75%，常用流量80M3/H，單價1.8萬/臺），缺點是裝車控制精度較低，裝車控制誤差在150Kg/車以內（罐裝車每車罐裝20T～30T）。如果倉儲企業商務客戶對裝車控制誤差有要求，也可考慮選用國產渦輪流量計（精度為0.5%，常用流量80M3/H，單價0.45萬/臺），裝車控制誤差在100Kg/車以內（罐裝車每車罐裝20T～30T）。渦輪流量計也不適合裝車管線使用氮?dú)獯祾叩那闆r，但因其體積小，拆裝方便，從投資的角度考慮，是一種比較好的配置方案。
當然所有的定量裝車系統的流量計選型，首先應當滿足商業客戶的要求。個人認為，流量計的選型，應當做綜合的配置。對于部分油品儲罐，定量裝車系統配置國產質量流量計，其它定量裝車系統，流量計適當再配置渦輪流量計，可以大大降低投資成本，也可以滿足大部分商業客戶的裝車控制誤差要求。以提高裝車效率，提高倉儲企業市場競爭力。需要提醒的是，為避免產生安全事故流量計都必須選用有安全防爆認證的產品。
4?結束語
提高定量裝車系統的裝車效率，降低裝車控制誤差，對于倉儲企業來說，是提高企業市場競爭力的主要途徑之一。合理選用流量計，不僅可降低投資成本，還能提高企業市場的競爭力，做到投資效益的最大化。
