1前言
在實際的生產過程中，為了有效地進行操作、控制和監督，常常需要檢測各種流體的流量。流量檢測儀表是發展生產，節約能源，改進產品質量，提高經濟效益和管理水平的重要工具，同時也是工業自動化儀表和裝置中的重要儀表之一。
在流量檢測中有體積流量和質量流量兩種方式進行測量。質量流量常常需要被測物的密度來進行檢測，而被測物中含有一定的雜質導致測量的正確。所以在這種情況下體積流量的優勢就體現出來了。
在體積流量中有一種測量裝置———差壓式流量計受歡迎。差壓式流量計具有結構簡單、價格合理、使用方便的優勢，成為目前工業生產中應用的一種流量計。
2流量計的分析及改進
2.1差壓式流量計
差壓式流量計是基于流體的節流原理。它是利用流體流經節流裝置時產生的壓力差來進行計算測出流量的。在流通管道上設置一個流動阻力件，當流體流經阻力件時將產生壓力差，而這個壓力差與流體流量之間有確定的一個數值關系，通過測量出這個壓力差就可以求得流體流量。
產生差壓的裝置有許多種，包括節流裝置、動壓管、均速管、彎管等。在節流裝置中常用的:孔板流量計、噴嘴、文丘利管等。這里主要分析板孔型節流裝置和運用。
2.2節流式流量計
孔板節流式流量計可用于測量液體、氣體或蒸汽的流量。此流量計是應用成熟的差壓式流量計，至今在流量儀表中占有重要的地位。
節流式流量計中產生差壓的裝置稱節流裝置，其主體是一個局部收縮阻力件，稱為節流元件。通過節流元件改變流體流通截面，從而在節流元件前后形成壓力差。節流裝置分為標準節流裝置和非標準節流裝置，標準節流裝置的研究最為充分，裝置型式已經標準化和通用化，只需要根據有關標準進行設計計算，嚴格按照加工要求和安裝要求，這樣的節流裝置不需要經過單獨標定就可以使用。而非標準節流裝置用以解決臟污和高黏度流體的流量測量問題，尚缺乏足夠的實驗數據，因此沒有標準化。
節流式流量計的特點是結構簡單，無可動部件;可靠性較高;復現性能好;適應性較廣，它適用于各種工況下的單相流體，適用的管道直徑范圍寬，可以配用通用差壓計;節流裝置已有標準化型式。其主要缺點是安裝要求嚴格;流量計前后要求較長的直管段;測量范圍窄，一般范圍度為3∶1;壓力損失較大;對于較小直徑管道測量比較困難，精度不夠高。
2.3節流原理與流量方程
首先介紹流量計算方程中需要用到的參數及其意義:
ρ—流體密度;
D、A1—管道直徑和截面積;
d2、A2—流束最細處(即截面B處)流束直徑和截面積;
d、A0—孔板開孔直徑和開孔截面積;
P1、P2—孔板前后固定位置處靜壓力。

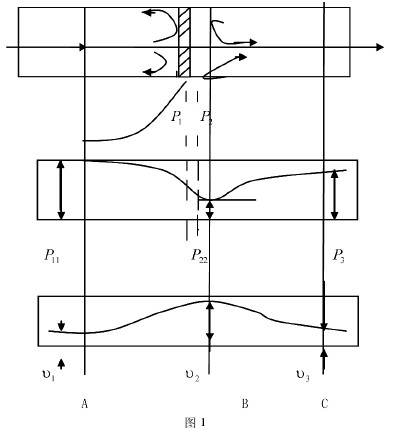

管道中流動的流體具有一定的能量，即靜壓能和動能，并且這兩種能量可以相互轉化�？梢悦黠@看出孔板前后流體的速度和靜壓力的變化情況。流體在截面A以前，靜壓力為P11，流速為υ1，當流體靠近孔板時，管壁處的流體此時受到的阻擋最大，使得部分動能轉換為了靜壓能，導致靜壓力升高，產生靠近管壁流體與管道中心流體間的徑向壓差，從而使得靠近管壁流體的流向與管道軸線相傾斜，形成了流速收縮運動。由于慣性的作用，流束最細處在孔板后的截面B處，此時流速υ2最大，而靜壓力P22最小，之后流束漸漸擴大，到截面C處完全復原，流速υ3=υ1．
由于節流裝置的存在，流體形成的局部渦流和克服摩擦力，消耗部分能量，所以流體的靜壓力不能恢復到原來的數值P11，壓力損失值為δP=P11－P3.
流量方程的推導:
由于最小流束截面B的位置是不固定的，會隨流體性質和直徑比β=d/D變化而變化，因此不可能取得最小截面壓力，而只能取出固定取壓位置處的壓力差ΔP=P1－P2，又因為d2，A2無法測量，故用節流元件開孔直徑d和開孔面積A0代替。
節流元件的型式、取壓方式、節流裝置開孔直徑、管道直徑和流體的流動狀態都會影響α。
2.4改善措施與應用領域
由于差壓式流量計具有結構簡單、價格合理、使用方便的優點，許多人都喜歡使用。但是在現場實際應用中，往往有較大的測量誤差，這是由于選型、設計計算、加工制造和維護不當造成的。針對這些狀況給出了一些改善措施，提高測量正確度。
2.4.1使用標準孔板
標準孔板的β=d/D在0．2～0．75左右。為了方便計算可取0．5。但是由于標準孔板測量精度低，壓力損失大，只用于清潔流體。
2.4.2節流裝置的設計和計算。
(1)已知管內直徑和現場布置情況，并且已知流體的性質和工作參數，給出流量測量范圍，要求設計標準節流裝置。這種情況下的設計只要將自己選擇的節流型式，測量范圍還有節流元件的開孔尺寸等交給廠家。廠家有完整的手冊和軟件，可以按照用戶的要求提供。
(2)已知管道內徑和節流元件開孔尺寸、取壓方式、被測流體參數等必要條件。要求根據所測得的差壓值計算流量。這一般是實驗的工作需要，為了更加正確地求得流量，此時需要我們同時正確地測量流體的溫度、壓力參數。
3結論
在實際生活中差壓式流量計的優點明顯，現在市場上所使用的流量檢測裝置大部分都是差壓式流量計�？装骞�(jié)流式流量計作為其中的代表應用廣泛。在長期的使用中手冊數據資料齊全，對我們而言是十分有利的。我們只要按照標準來確定自己的參數大小。按照計算方便和加工容易的考慮。
開孔尺寸、工作參數等要求。按照這種方法，用戶可以自己簡單準確計算出自己生產中所需的測量裝置;而在實驗工作中，要求數據的更加正確和嚴謹，往往一個數據會保留到小數點后面幾位，這樣在計算時如果出現平方開根號現象會使得結果更加復雜，導致制作加工難度的上升。如果合理取值后計算結果十分方便，對于計算加工都是有幫助的。這樣對于裝置可以更加合理，生產力有了更大的提高。
相信在未來孔板節流式流量計會有更大的發展和改善，會有一批節流式流量計的出現投入到更廣更深的市場運用中去。
